Aufgabe:Wie muss ich hier vorgehen ?


Problem/Ansatz:

Berechne die Querkräfte und die Biegemomente an den Stellen II und III der letzten Aufgabe im Unterricht
Erstelle ein Querkraft- und ein Momentenschaubild (Maßstab beachten)IMG_5296.jpeg

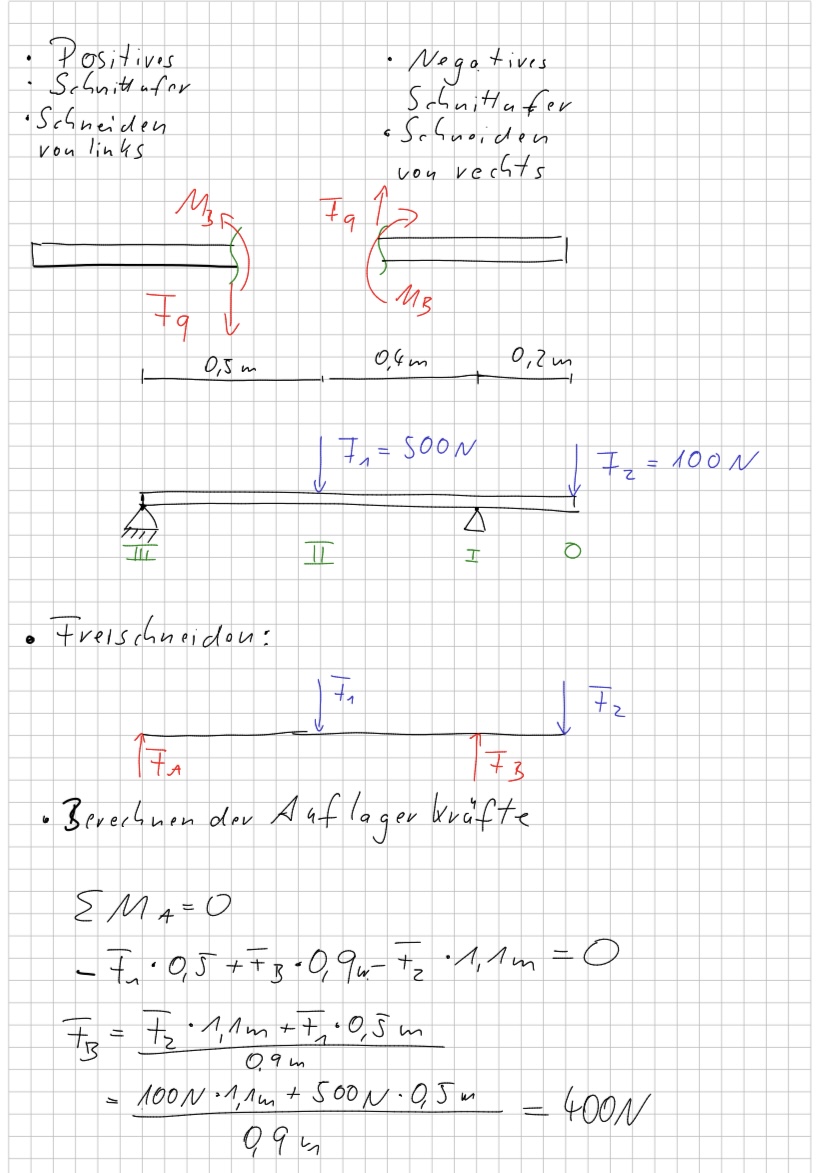

Text erkannt:

- Positives
- Schnita ufer
- Schneiden von links
- Negatives Srhnitlufer - Sohnoiden von vechts
- Freischneidon:
- Berechuen dev A uflager kräfte
\( \begin{array}{l} \sum M_{A}=0 \\ -\bar{F}_{1} \cdot 0,5+\bar{F}_{3} \cdot 0,9 w-\bar{t}_{2} \cdot 1,1 m=0 \\ \bar{F}_{B}=\frac{F_{2} \cdot 1,1 \mathrm{~m}+\bar{t}_{1} \cdot 0,5 \mathrm{~s}}{0,9 \mathrm{~m}} \\ =\frac{100 \mathrm{~N} \cdot 1,1 \mathrm{~m}+500 \mathrm{~N} \cdot 0,5 \mathrm{~m}}{0,9 \mathrm{~m}_{1}}=400 \mathrm{~N} \\ \end{array} \)

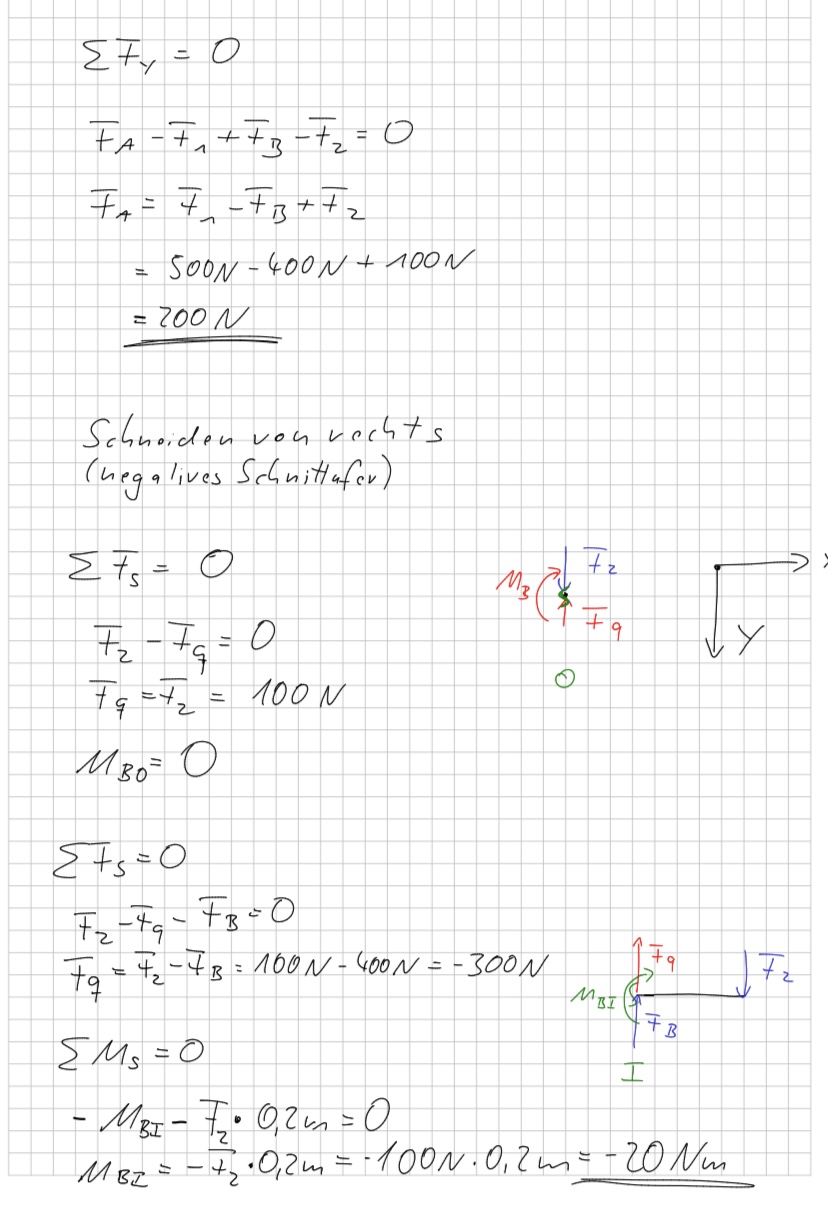

Text erkannt:

\( \begin{array}{l} \sum F_{y}=0 \\ F_{A}-F_{1}+\bar{F}_{B}-\bar{F}_{2}=0 \\ \bar{F}_{A}=\bar{F}_{1}-\bar{F}_{B}+\bar{F}_{2} \\ =500 \mathrm{~N}-400 \mathrm{~N}+100 \mathrm{~N} \\ =200 \mathrm{~N} \end{array} \)

Schuoiden vou vechts (negalives Schnittufer)
\( \begin{array}{l} \sum \bar{t}_{s}=0 \\ F_{2}-F_{9}=0 \\ \bar{F}_{9}={\overline{t_{2}}}=100 \mathrm{~N} \\ M_{3}\left(\begin{array}{l} F_{2} \\ F_{9} \end{array}\right. \\ \sqrt{y} \\ M_{B O}=0 \\ \sum t_{s}=0 \\ F_{2}-\overline{4}_{9}-F_{B}=0 \\ F_{q}=F_{2}-F_{B}=100 \mathrm{~N}-400 \mathrm{~N}=-300 \mathrm{~N} \\ \sum M_{s}=0 \\ \left.m_{B I} \hat{\prod}_{F_{B}}^{F_{q}}\right\rfloor^{F_{2}} \\ \text { I } \\ \text { - } M_{B I}-F_{2} \cdot 0,2 m=0 \\ M_{B D}=-t_{2} \cdot 0,2 \mathrm{~m}=-100 \mathrm{~N} \cdot 0,2 \mathrm{~m}=-20 \mathrm{Nm} \\ \end{array} \)

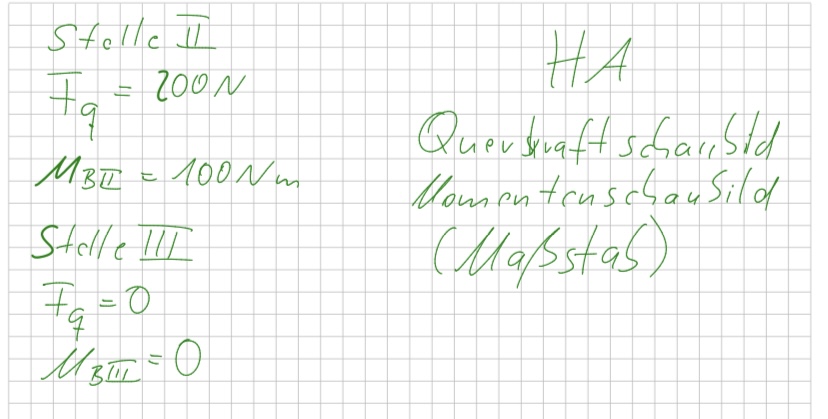

Text erkannt:

\( \begin{array}{l} \text { Stcllc II } \\ F_{q}=200 \mathrm{~N} \\ M_{B E}=100 \mathrm{Nm} \\ S f_{c l l} \text { III } \\ F_{q}=0 \\ M_{B I I L}=0 \end{array} \)

Quevturaftscharbild Nomentenschausild
(Maßstab)

Avatar von

1 Antwort

0 Daumen

du hast doch alles gerechnet, deswegen spar ich mir auch weitere Beschriftung.

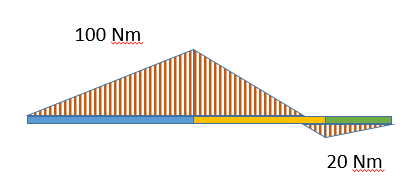

So sieht der Momentenverlauf aus.
