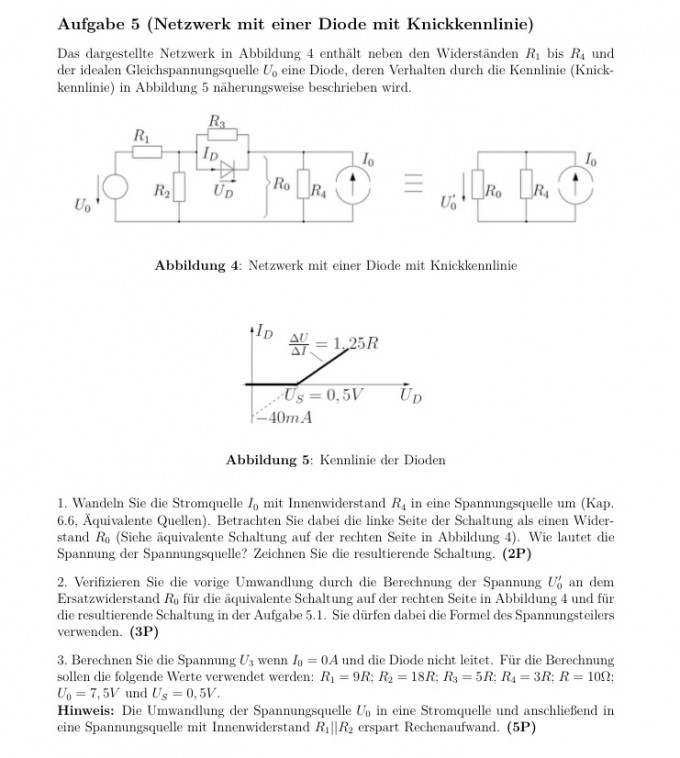

1. Wandeln Sie die Stromquelle \( I_{0} \) mit Innenwiderstand \( R_{4} \) in eine Spannungsquelle um
Die Umwandlung einer Stromquelle in eine äquivalente Spannungsquelle erfolgt durch Anwendung der Formel:
\(
U = I \cdot R
\)
Dabei ist \(U\) die Spannung der Spannungsquelle, \(I\) der Strom der ursprünglichen Stromquelle und \(R\) der Innenwiderstand der ursprünglichen Stromquelle bzw. der Widerstand der neuen Spannungsquelle.
Für die Umwandlung der Stromquelle \(I_{0}\) mit dem Innenwiderstand \(R_{4}\) in eine Spannungsquelle gilt also:
\(
U_{\text{neu}} = I_{0} \cdot R_{4}
\)
Da jedoch keine spezifischen Werte für \(I_{0}\) und \(R_{4}\) gegeben sind, kann die Spannung \(U_{\text{neu}}\) nicht explizit berechnet werden. Dennoch lautet die Formel der neuen Spannungsquelle so, basierend auf dem gegebenen Innenwiderstand \(R_{4}\).
Die resultierende Schaltung würde dann die äquivalente Spannungsquelle \(U_{\text{neu}}\) mit dem parallel geschalteten Widerstand \(R_{4}\) zeigen, wobei die linke Seite der Schaltung als \(R_{0}\) betrachtet wird.
2. Verifizieren Sie die vorige Umwandlung durch die Berechnung der Spannung \(U_{0}^{\prime}\) an dem Ersatzwiderstand \(R_{0}\)
Zur Verifizierung der Umwandlung könnte man die Spannung \(U_{0}^{\prime}\) an \(R_{0}\) in beiden Schaltungen berechnen und vergleichen. Allerdings ohne spezifische Werte für die Elemente und ohne eine explizite Beschreibung von \(R_{0}\) ist eine direkte Berechnung nicht möglich. Generell würde die Berechnung zeigen, dass in beiden Fällen (original und transformiert) die Spannung an \(R_{0}\) identisch sein sollte, basierend auf den Gesetzen der Netzwerktheorie und der Äquivalenz von Strom- und Spannungsquellen.
3. Berechnen Sie die Spannung \(U_{3}\) wenn \(I_{0}=0 \mathrm{~A}\) und die Diode nicht leitet
Mit den gegebenen Werten:
- \(R_{1}=9R\)
- \(R_{2}=18R\)
- \(R_{3}=5R\)
- \(R=10\Omega\)
- \(U_{0}=7,5V\)
- \(U_{S}=0,5V\)
Wenn \(I_{0}=0A\) und die Diode nicht leitet, fließt der gesamte Strom von \(U_{0}\) durch \(R_{1}\), \(R_{2}\) und \(R_{3}\). Da die Diode nicht leitet, kann \(U_{3}\) als die Spannung über \(R_{3}\) und der Parallelschaltung von \(R_{1}\) und \(R_{2}\) betrachtet werden. Ohne eine Serie- oder Parallelschaltung zu \(R_{3}\) ändert sich die Berechnung jedoch.
Die Berechnung von \(U_{3}\) in diesem Szenario hängt von der spezifischen Schaltung ab. Da die Schaltungsdetails (außer den Widerstandswerten) und die genaue Konfiguration fehlen, lässt sich \(U_{3}\) nicht direkt berechnen.
Eine genauere Analyse oder Berechnung erfordert detailliertere Informationen über die Netzwerkorientierung und die Beziehungen zwischen den Widerständen \(R_{1}\), \(R_{2}\), und \(R_{3}\) in Bezug auf die Quelle \(U_{0}\).
Angenommen \(R_{3}\) ist in Reihe zu einer Parallelschaltung von \(R_{1}\) und \(R_{2}\) und ohne weiteren Kontext, kann die Berechnung nicht spezifisch durchgeführt werden, vor allem ohne die Schaltung zu wissen, wie \(R_{3}\) in Bezug auf \(U_{0}\) liegt.

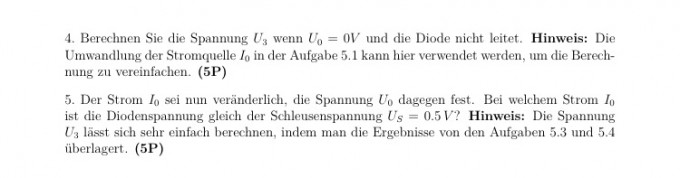

4. Berechnen Sie die Spannung \(U_{3}\) wenn \(U_{0}=0 \mathrm{~V}\) und die Diode nicht leitet
Ohne \(U_{0}\) und mit \(I_{0}=0A\), wenn die Diode nicht leitet, gibt es keine Stromversorgung in der Schaltung, was bedeutet, dass keine Spannung \(U_{3}\) an \(R_{3}\) anliegen würde.
5. Bei welchem Strom \(I_{0}\) ist die Diodenspannung gleich der Schleusenspannung \(U_{S}=0.5 \mathrm{~V}\)?
Dazu könnte man die Überlagerungsmethode verwenden, indem man die Ergebnisse aus den Aufgaben 3 und 4 kombiniert, um zu sehen, wie \(I_{0}\) modifiziert werden muss, damit \(U_{3}\) \(0,5V\) erreicht, vorausgesetzt, \(U_{0}\) bleibt konstant. Ohne spezifische Berechnungen oder Ergebnisse aus den vorherigen Aufgaben ist es jedoch nicht möglich, einen genauen Wert für \(I_{0}\) direkt zu bestimmen. Generell betrachtet die Überlagerung die Effekte jeder Stromquelle unabhängig, um die Gesamtwirkung auf das Netzwerk zu bestimmen.
