Antwort mit KI erzeugt

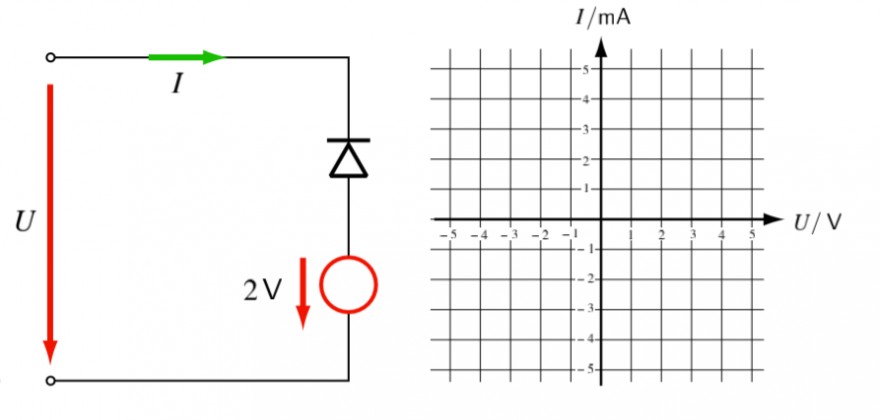

Da leider kein direktes Bild der Schaltung gegeben ist, werde ich erklären, wie man die Strom-Spannungs-Kennlinie (\(I-V\)) einer idealen Diode einzeichnet und interpretiert. Eine ideale Diode ist ein idealisiertes Bauteil in der Elektrotechnik, das den elektrischen Strom in einer Richtung (Vorwärtsrichtung) fast ohne Widerstand fließen lässt, während es in der entgegengesetzten Richtung (Sperrrichtung) den Stromfluss vollständig blockiert.
Strom-Spannungs-Kennlinie einer idealen Diode:
-
Sperrbetrieb: Wenn die Diode in Sperrrichtung vorgespannt ist, fließt nahezu kein Strom, da eine ideale Diode in dieser Richtung als perfekter Isolator gilt. Auf der \(I-V\)-Kennlinie entspricht dies einem Bereich links vom Ursprung (wenn die Spannung \(V < 0\) ist), wo der Strom \(I\) nahezu Null ist.
-
Durchlassbetrieb: In Durchlassrichtung vorgespannt, verhält sich die ideale Diode bei einer Spannung von etwas über \(0V\) als perfekter Leiter. Das bedeutet, dass der Strom frei fließen kann, ohne dass die Diode einen nennenswerten Widerstand bietet. Auf der \(I-V\)-Kennlinie zeigt sich dies so, dass direkt ab \(V = 0V\), der Strom \(I\) sprunghaft ansteigt und dann theoretisch unbegrenzt hoch gehen kann, da die Diode als ideal angenommen wird und somit keinen Serienwiderstand besitzt.
Zeichnen der Kennlinie:
1.
Sperrrichtung: Zeichnen Sie für \(V < 0\) eine Linie nahe der \(V\)-Achse, die den sehr geringen Stromfluss in Sperrrichtung darstellt. Diese Linie liegt fast auf der \(V\)-Achse und zeigt, dass nahezu kein Strom fließt.
2.
Schwellspannung: Ideale Dioden haben keine Schwellspannung (\(V_{th}\)). In der Realität haben Dioden eine Schwellspannung, die überwunden werden muss, damit der Strom zu fließen beginnt. Für eine ideale Diode setzen wir \(V_{th} = 0V\).
3.
Durchlassrichtung: Zeichnen Sie für \(V > 0\) einen steilen Anstieg ab dem Ursprung (0V, 0A), der anzeigt, dass der Strom sehr schnell ansteigt, sobald eine positive Spannung angelegt wird. Dieser Anstieg sollte idealerweise senkrecht verlaufen, da eine ideale Diode im Durchlassbereich als Kurzschluss (ohne Widerstand) betrachtet wird.
Das resultierende Diagramm zeigt zwei wesentliche Bereiche: nahezu kein Stromfluss in Sperrrichtung (\(V < 0\)) und einen freien Stromfluss in Durchlassrichtung (\(V > 0\)), beginnend direkt ab \(0V\), ohne Widerstand.
