Aufgabe:
Das einzeichnen hat ganz gut geklappt.
Bei der b) bin ich mir allerdings unsicher. Stimmt meine Rechnung ?

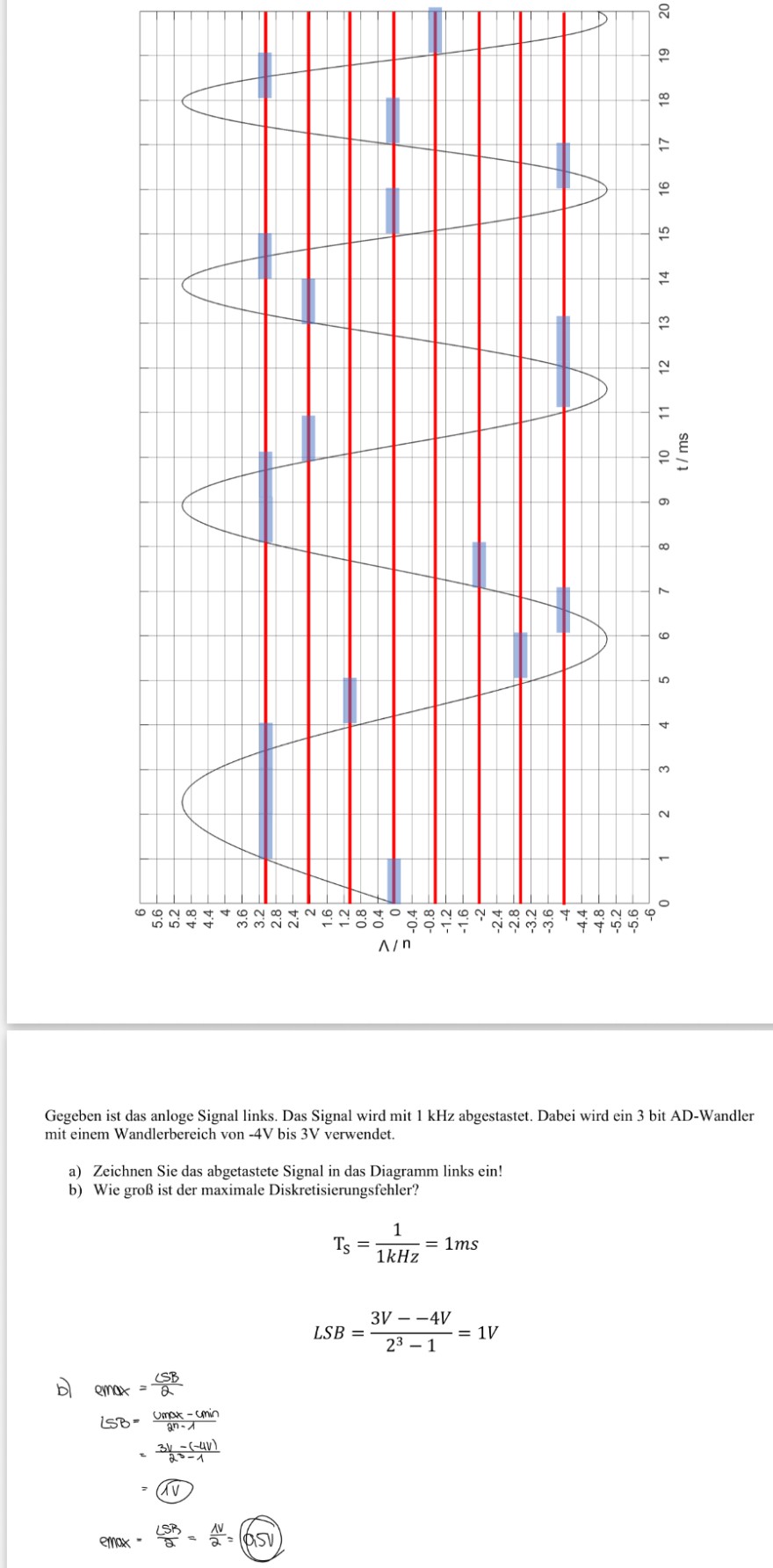

Text erkannt:
Gegeben ist das anloge Signal links. Das Signal wird mit 1 kHz abgestastet. Dabei wird ein 3 bit AD-Wandler mit einem Wandlerbereich von -4 V bis 3 V verwendet.
a) Zeichnen Sie das abgetastete Signal in das Diagramm links ein!
b) Wie groß ist der maximale Diskretisierungsfehler?
\( \begin{array}{c} \mathrm{T}_{\mathrm{S}}=\frac{1}{1 k H z}=1 m s \\ L S B=\frac{3 V--4 V}{2^{3}-1}=1 V \end{array} \)
b) \( \underset{\max }{\max }=\frac{\text { CSB }}{2} \)
\( \begin{aligned} \angle S B & =\frac{u \max -u \min }{2^{n-1}} \\ & =\frac{3 v-(-4 v)}{2^{3-1}} \end{aligned} \)
\( \operatorname{emax} \cdot \frac{\angle S B}{2}=\frac{A V}{2}=\text { (aSV) } \)
