2023_08 Ohmmeter Widerstand URI Regel

Question

Aufgabe:

a) und b) habe ich verstanden. Nur bei c) versteh ich nicht ganz wieso man für R einfach die 200Ohm nehmen kann die der Ohmmeter misst. Diese 200 Ohm die fallen doch nicht an ihm selbst an, sondern er misst sie doch nur oder?

Text erkannt:

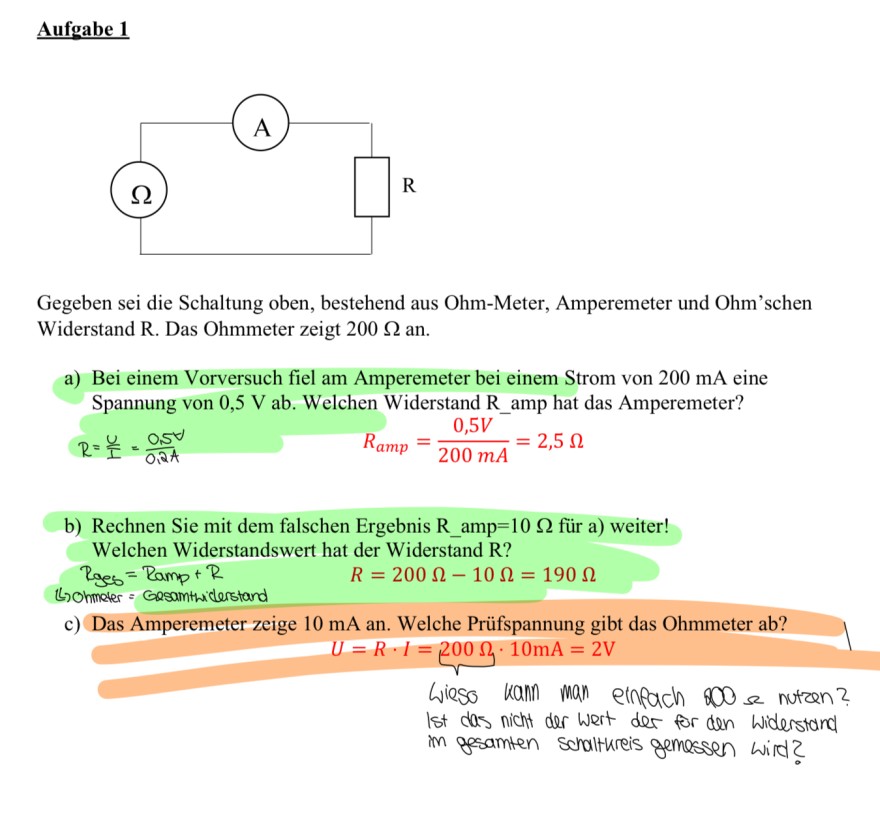

Aufgabe 1

Gegeben sei die Schaltung oben, bestehend aus Ohm-Meter, Amperemeter und Ohm'schen Widerstand R. Das Ohmmeter zeigt \( 200 \Omega \) an.
a) Bei einem Vorversuch fiel am Amperemeter bei einem Strom von 200 mA eine Spannung von \( 0,5 \mathrm{~V} \) ab. Welchen Widerstand R _amp hat das Amperemeter?
\( R=\frac{U}{I}=\frac{O, S U}{O, Q A} \quad R_{a m p}=\frac{0,5 \mathrm{~V}}{200 m A}=2,5 \Omega \)
b) Rechnen Sie mit dem falschen Ergebnis R_amp=10 \( \Omega \) für a) weiter! Welchen Widerstandswert hat der Widerstand R ?
Reses \( = \) Ramp + R
\( R=200 \Omega-10 \Omega=190 \Omega \)
\( \rightarrow \) Ohmeter \( = \) Gesamthiderstand
c) Das Amperemeter zeige 10 mA an. Welche Prüfspannung gibt das Ohmmeter ab ?
\( U=R \cdot I=\underbrace{200 \Omega} \cdot 10 \mathrm{~mA}=2 \mathrm{~V} \)

Wieso kann man einfach 200 s nutzen? Ist das nicht der wert der for den Widerstand im gesamten schalthreis gemessen wird?

Answer 1

Wieso kann man einfach 200 Ω nutzen?

Weil die Prüfspannung, die das Ohmmeter abgibt, an der Reihenschaltung aus R_amp + R = 200 Ω liegt.

Ist das nicht der Wert der für den Widerstand im gesamten Schaltkreis gemessen wird?

Das Ohmmeter zeigt den Gesamtwiderstand von 200 Ω an. Die 10 mA, die das Amperemeter anzeigt, fließen durch R_amp und R.

Mit welchem Widerstandswert würdest du denn rechnen und warum?
