Antwort mit KI erzeugt
Da kein Bild angezeigt werden kann und keine spezifischen Daten (wie Flächen der Kolben, angewandte Kräfte usw.) bereitgestellt wurden, werde ich allgemeine Lösungen und Formeln für jede Aufgabe angeben. Diese ermöglichen es, die notwendigen Berechnungen durchzuführen, sobald die jeweiligen Daten verfügbar sind.

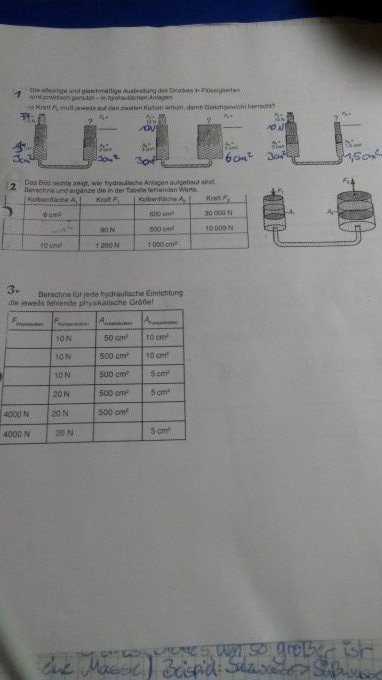

Aufgabe 1: Berechnung der Kraft F2 für das Gleichgewicht in hydraulischen Anlagen
Hydraulische Anlagen basieren auf dem Prinzip von Pascal, das besagt, dass sich Druck in einer geschlossenen Flüssigkeit gleichmäßig in alle Richtungen ausbreitet. Wenn zwei Kolben mit verschiedenen Flächen in einem solchen System sind, kann die Kraft, die auf einen Kolben angewendet wird, genutzt werden, um eine größere (oder kleinere) Kraft auf den anderen Kolben auszuüben.
Die Formel, die auf das Pascalsche Prinzip basiert, lautet:
\(
F_2 = \frac{A_2}{A_1} \cdot F_1
\)
wobei:
- \(F_1\) die Kraft ist, die auf den ersten Kolben ausgeübt wird,
- \(F_2\) die Kraft ist, die auf den zweiten Kolben ausgeübt wird (die gesucht wird),
- \(A_1\) die Fläche des ersten Kolbens ist,
- \(A_2\) die Fläche des zweiten Kolbens ist.
Mit dieser Formel kann man \(F_2\) berechnen, vorausgesetzt man kennt die anderen drei Werte.
Aufgabe 2: Berechnen und Ergänzen der Werte in der Tabelle
Obwohl keine spezifische Tabelle bereitgestellt wurde, bezieht sich diese Aufgabe wahrscheinlich auf Größen wie Flächen der Kolben, auf sie einwirkende Kräfte und möglicherweise den Druck in der Anlage. Mit den Grundformeln für hydraulische Systeme kann man verschiedene Werte wie folgt berechnen:
1. Druck in einem hydraulischen System:
\(
P = \frac{F}{A}
\)
wobei \(P\) der Druck, \(F\) die Kraft und \(A\) die Fläche ist, auf die die Kraft wirkt.
2. Kraft, die basierend auf Druck und Fläche wirkt:
\(
F = P \cdot A
\)
Mithilfe dieser Grundformeln kann man fehlende Werte berechnen, indem man die gegebenen Daten in die entsprechenden Formeln einsetzt.
Aufgabe 3: Berechnung der fehlenden physikalischen Größe für jede hydraulische Einrichtung
Für hydraulische Einrichtungen kann die fehlende physikalische Größe je nach Kontext die Kraft, die Fläche, der Druck oder das Volumen der Flüssigkeit sein. Die allgemeinen Formeln, die für verschiedene Berechnungen verwendet werden können, umfassen die oben genannten sowie möglicherweise das Gesetz der Erhaltung der Energie oder das Gesetz der inkompressiblen Flüssigkeiten für Volumenberechnungen:
Volumenerhaltung (bei angenommener Inkompressibilität der Flüssigkeit):
\(
V_1 = V_2 \quad \text{oder} \quad A_1 \cdot s_1 = A_2 \cdot s_2
\)
wobei:
- \(V_1\) und \(V_2\) die Volumina sind, die durch die beiden Kolbenbewegungen verdrängt werden,
- \(A_1\) und \(A_2\) die Flächen der Kolben und
- \(s_1\) und \(s_2\) die Strecken sind, um die sich jeder Kolben bewegt.
Ohne spezifische Zahlen oder ein gegebenes Bild kann ich keine bestimmten Berechnungen durchführen. Sobald jedoch die relevanten Daten bekannt sind, können die oben genannten Formeln verwendet werden, um die gesuchten Größen zu ermitteln.
