Aufgabe:

a) Die Spannung im stationären Zustand ist 18V

b), c) und d) bräuchte ich Hilfe.

mir ist klar, dass durch den Kondensator im stationären Zustand keine Strom läuft, aber irgendwie kann ich mit der Info nichts anfangen. IMG_5631.jpeg

Text erkannt:

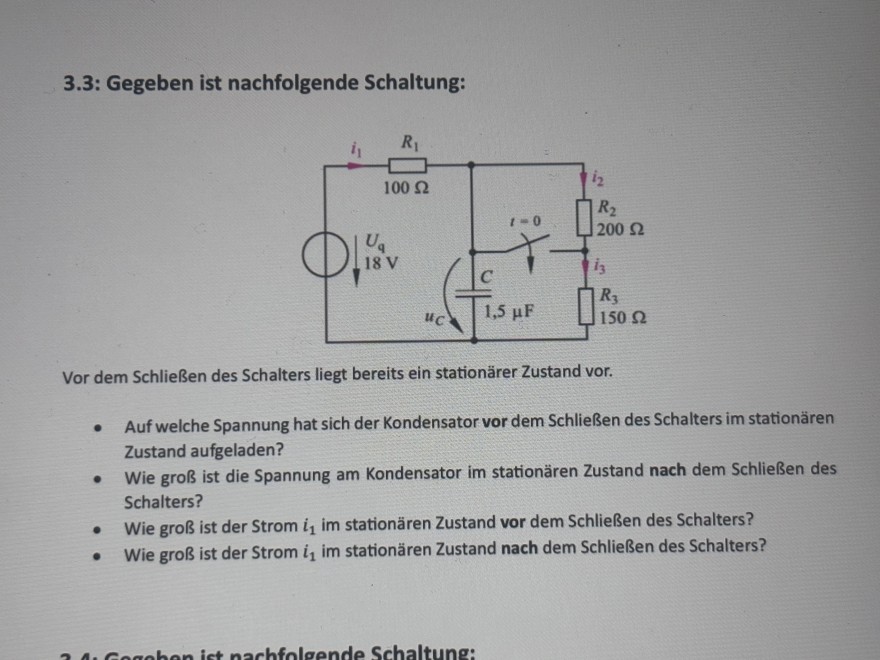

3.3: Gegeben ist nachfolgende Schaltung:

Vor dem Schließen des Schalters liegt bereits ein stationärer Zustand vor.
- Auf welche Spannung hat sich der Kondensator vor dem Schließen des Schalters im stationären Zustand aufgeladen?
- Wie groß ist die Spannung am Kondensator im stationären Zustand nach dem Schließen des Schalters?
- Wie groß ist der Strom \( i_{1} \) im stationären Zustand vor dem Schließen des Schalters?
- Wie groß ist der Strom \( i_{1} \) im stationären Zustand nach dem Schließen des Schalters?
