Aufgabe:
Brauche direkt bei der a) Hilfe. Kann mir jemand genau wieso V3 und
Text erkannt:

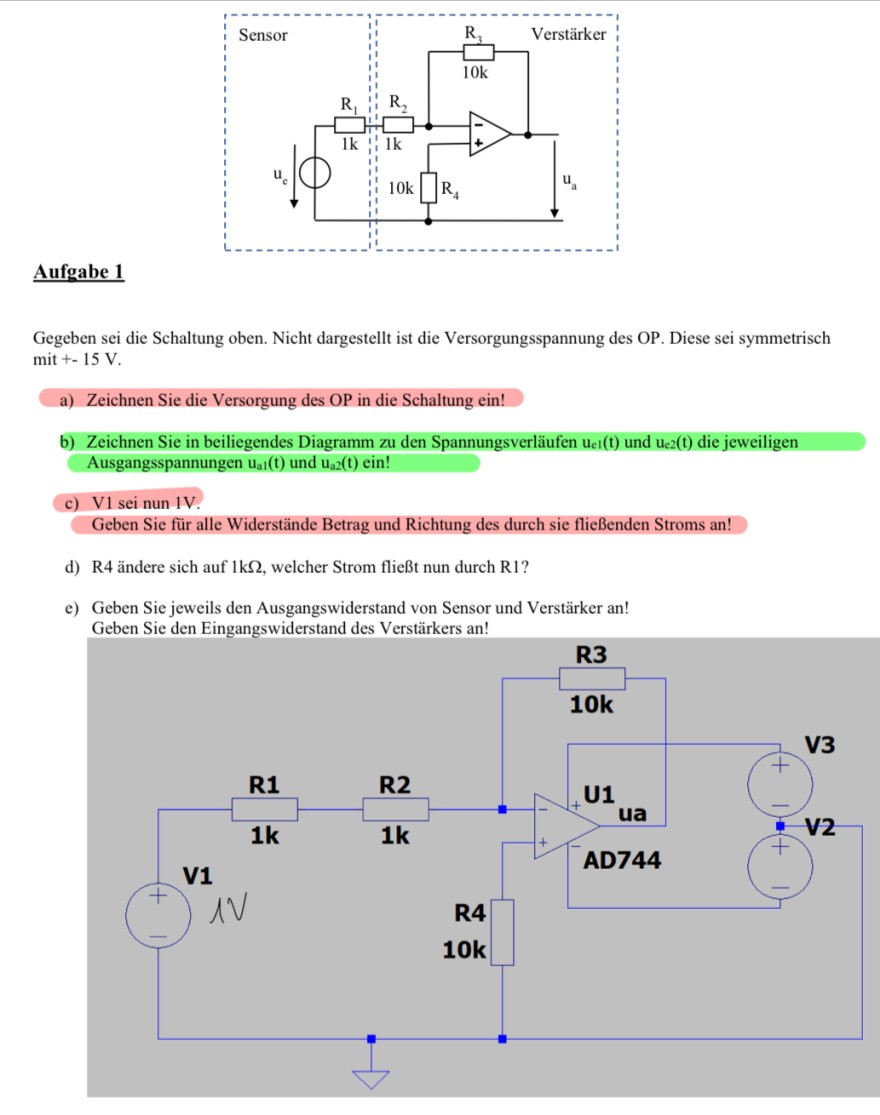

Aufgabe 1
Gegeben sei die Schaltung oben. Nicht dargestellt ist die Versorgungsspannung des OP. Diese sei symmetrisch mit +-15 V .
a) Zeichnen Sie die Versorgung des OP in die Schaltung ein!
b) Zeichnen Sie in beiliegendes Diagramm zu den Spannungsverläufen \( u_{e 1}(t) \) und \( u_{e 2}(t) \) die jeweiligen Ausgangsspannungen \( \mathrm{u}_{21}(\mathrm{t}) \) und \( \mathrm{u}_{22}(\mathrm{t}) \) ein!
c) V1 sei nun 1V. Geben Sie für alle Widerstände Betrag und Richtung des durch sie fließenden Stroms an!
d) R4 ändere sich auf \( 1 \mathrm{k} \Omega \), welcher Strom fließt nun durch R1?
e) Geben Sie jeweils den Ausgangswiderstand von Sensor und Verstärker an! Geben Sie den Eingangswiderstand des Verstärkers an!
V4 so eingezeichet werden.
