Es geht um einen Operationsverstärker.
Die Slewrate kann man aus dem Datenblatt ablesen und muss sie nur noch in V/ms umrechnen. Soweit bin ich gekommen.
1. 300 V/ms beträgt die Slew Rate. Im Diagramm sind aber nur 0,1ms, 0,2ms etc. eingetragen. Wie kann die die 300 V/ms runterrechnen

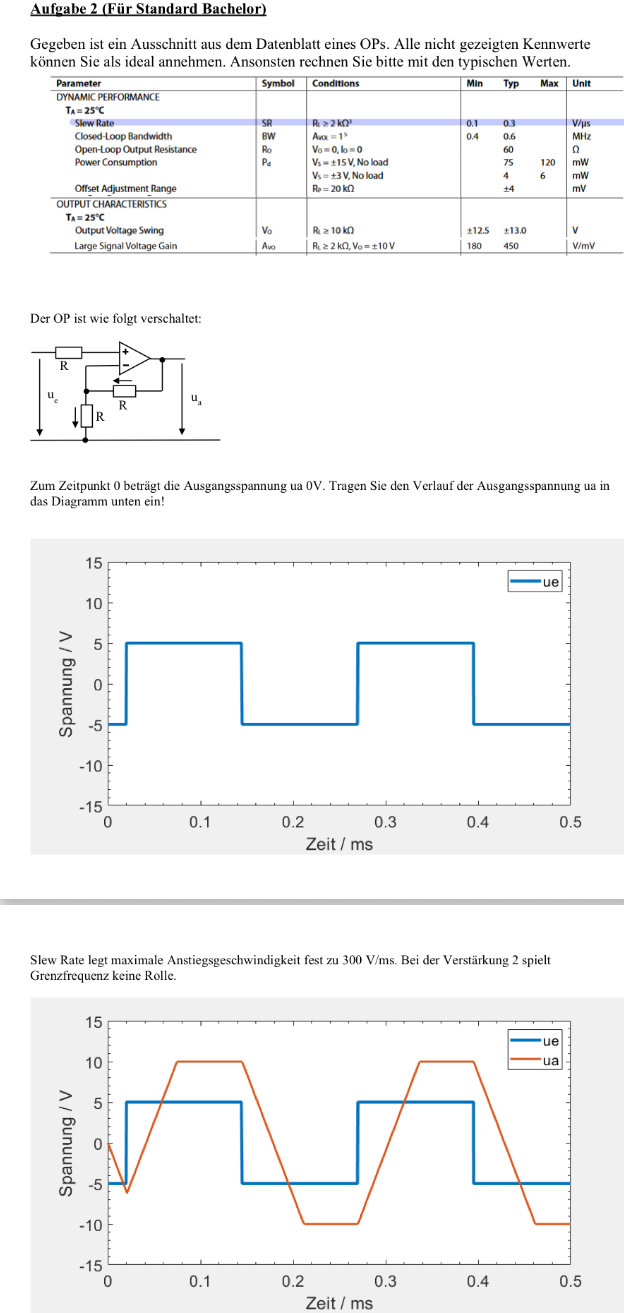

Text erkannt:
Aufgabe 2 (Für Standard Bachelor)
Gegeben ist ein Ausschnitt aus dem Datenblatt eines OPs. Alle nicht gezeigten Kennwerte können Sie als ideal annehmen. Ansonsten rechnen Sie bitte mit den typischen Werten.
\begin{tabular}{|l|l|l|l|l|l|l|}
\hline Parameter & Symbol & Conditions & Min & Typ & Max & Unit \\
\hline DYNAMIC PERFORMANCE & & & & & & \\
\hline \( \mathrm{T}_{\mathrm{A}}=25^{\circ} \mathrm{C} \) & & & & & & \\
\hline Slew Rate & SR & \( \mathrm{R}_{1} \geq 2 \mathrm{k} \Omega^{3} \) & 0.1 & 0.3 & & V/us \\
\hline Closed-Loop Bandwidth & BW & Ava \( =1^{5} \) & 0.4 & 0.6 & & MHz \\
\hline Open-Loop Output Resistance & Ro & \( \mathrm{V}_{0}=0, \mathrm{lo}=0 \) & & 60 & & Q \\
\hline Power Consumption & \( P_{d} \) & \( \mathrm{V}_{\mathrm{s}}= \pm 15 \mathrm{~V} \), No load & & 75 & 120 & mW \\
\hline & & Vs \( = \pm 3 \) V, No load & & 4 & 6 & mW \\
\hline Offset Adjustment Range & & \( \mathrm{R}_{\mathrm{p}}=20 \mathrm{k} \Omega \) & & \( \pm 4 \) & & mV \\
\hline OUTPUT CHARACTERISTICS & & & & & & \\
\hline \( \mathrm{T}_{\mathrm{A}}=25^{\circ} \mathrm{C} \) & & & & & & \\
\hline Output Voltage Swing & Vo & \( \mathrm{R} \geq 10 \mathrm{k} \Omega \) & \( \pm 12.5 \) & \( \pm 13.0 \) & & V \\
\hline Large Signal Voltage Gain & Avo & \( \mathrm{R}_{\mathrm{L}} \geq 2 \mathrm{k} \Omega, \mathrm{V}_{\mathrm{O}}= \pm 10 \mathrm{~V} \) & 180 & 450 & & V/mV \\
\hline
\end{tabular}
Der OP ist wie folgt verschaltet:
Zum Zeitpunkt 0 beträgt die Ausgangsspannung ua 0V. Tragen Sie den Verlauf der Ausgangsspannung ua in das Diagramm unten ein!
Slew Rate legt maximale Anstiegsgeschwindigkeit fest zu \( 300 \mathrm{~V} / \mathrm{ms} \). Bei der Verstärkung 2 spielt Grenzfrequenz keine Rolle.
2 Wo kann ich aber die Grenzfrequent ablesen?
