Aufgabe:
Bei a) verstehe ich leider nicht wieso oben im Bruch eine +/- 1 steht und woher die 2 kommt.
b) versteh ich leider auch nicht woher die Formel kommt
Text erkannt:

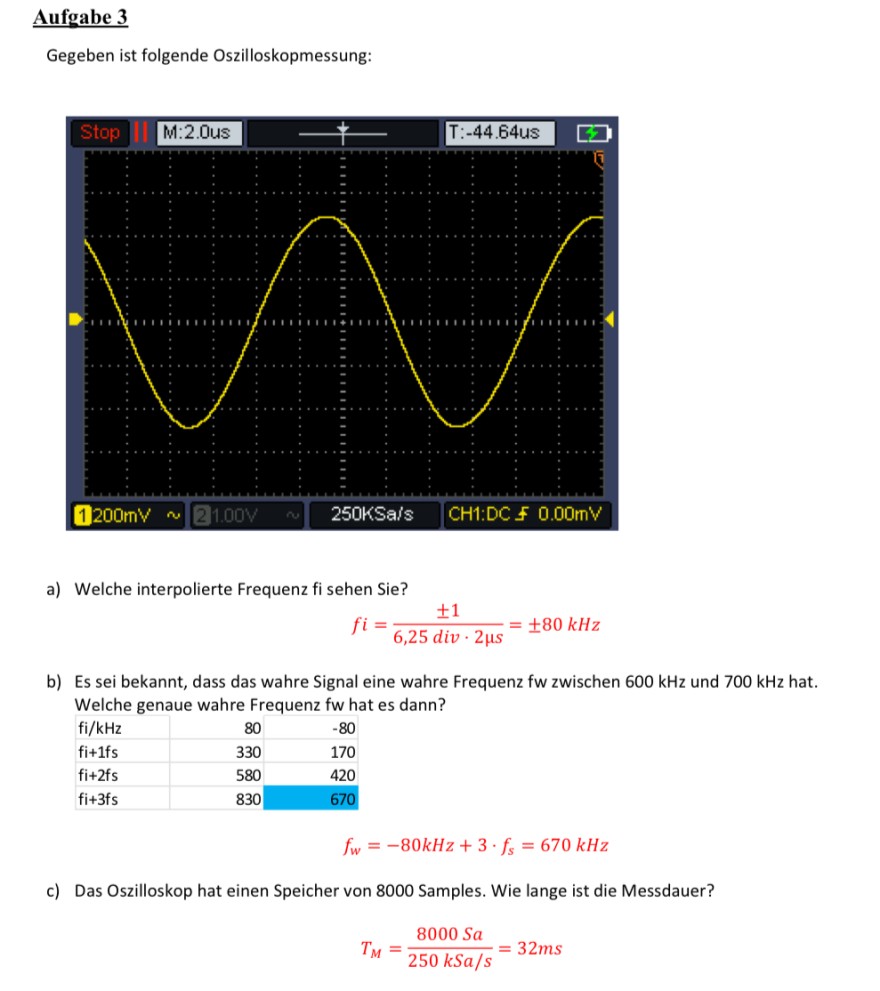

Aufgabe 3
Gegeben ist folgende Oszilloskopmessung:
a) Welche interpolierte Frequenz fi sehen Sie?
\( f i=\frac{ \pm 1}{6,25 \operatorname{div} \cdot 2 \mu \mathrm{~s}}= \pm 80 \mathrm{kHz} \)
b) Es sei bekannt, dass das wahre Signal eine wahre Frequenz fw zwischen 600 kHz und 700 kHz hat. Welche genaue wahre Frequenz fw hat es dann?
\begin{tabular}{|l|r|r|}
\hline \( \mathrm{fi} / \mathrm{kHz} \) & 80 & -80 \\
\hline \( \mathrm{fi}+1 \mathrm{fs} \) & 330 & 170 \\
\hline \( \mathrm{fi}+2 \mathrm{fs} \) & 580 & 420 \\
\hline \( \mathrm{fi}+3 \mathrm{fs} \) & 830 & 670 \\
\hline
\end{tabular}
\( f_{w}=-80 \mathrm{kHz}+3 \cdot f_{s}=670 \mathrm{kHz} \)
c) Das Oszilloskop hat einen Speicher von 8000 Samples. Wie lange ist die Messdauer?
\( T_{M}=\frac{8000 S a}{250 k S a / s}=32 m s \)
