Aufgabe:
54.50

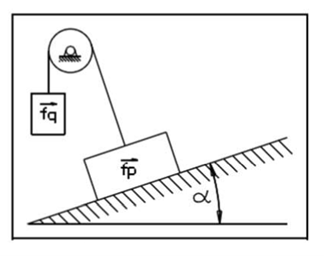

Die dargestellte Vorrichtung befindet sich im Gleichgewicht unter der Wirkung des Gewichts des Blocks „p“, der auf einer schiefen Ebene liegt.
Der Reibungskoeffizient zwischen dem Block „p“ und der schiefen Ebene beträgt μ = 0,60.
Zusätzlich wirkt ein Gegengewicht „q“, das über ein Seil und eine Rolle mit dem Block „p“ verbunden ist.
Das Seil ist am Block „p“ so befestigt, dass seine Richtung senkrecht zur schiefen Ebene verläuft.
Der Betrag des Gewichts des Blocks „p“ beträgt 1 kN.
Der Neigungswinkel der schiefen Ebene beträgt 20°.
Gesucht ist der maximale Wert des Gewichts des Gegengewichts „q“, das man anhängen kann, ohne das Gleichgewicht des gesamten Systems zu zerstören.
Problem/Ansatz:
Statik, Kräfte aufstellen, Lösungsweg / Resultat
