Aufgabe: Mat de levage

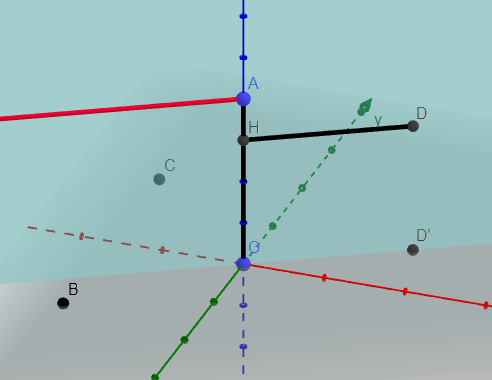

Die Abbildung zeigt ein technisches Diagramm, das ein System in einem dreidimensionalen Koordinatensystem darstellt.
• Das System besteht aus einer vertikalen Stange OA, die im Ursprung O befestigt ist.
• Ein Ausleger HD ist an der Stange befestigt, an dem eine Last ⃗ hängt.
• Zwei Seile, AB und AC, sichern die Stange und den Ausleger.
• Die Winkel und Längen sind angegeben: OA = h, HD = l, und verschiedene Winkel wie 60° und 45° definieren die Geometrie. Winkel „α“ unbekannt im Bild und Angaben.
• Das Diagramm wird typischerweise in der Statik verwendet, um Kräfte und Momente zu analysieren.
Ermitteln Sie die Spannkräfte in die Seilen (1 und 2) und die Reaktion des Bodens auf das Kugelgelenk beim Punkt O.
Problem/Ansatz:
Statik, 3D
