Aufgabe:

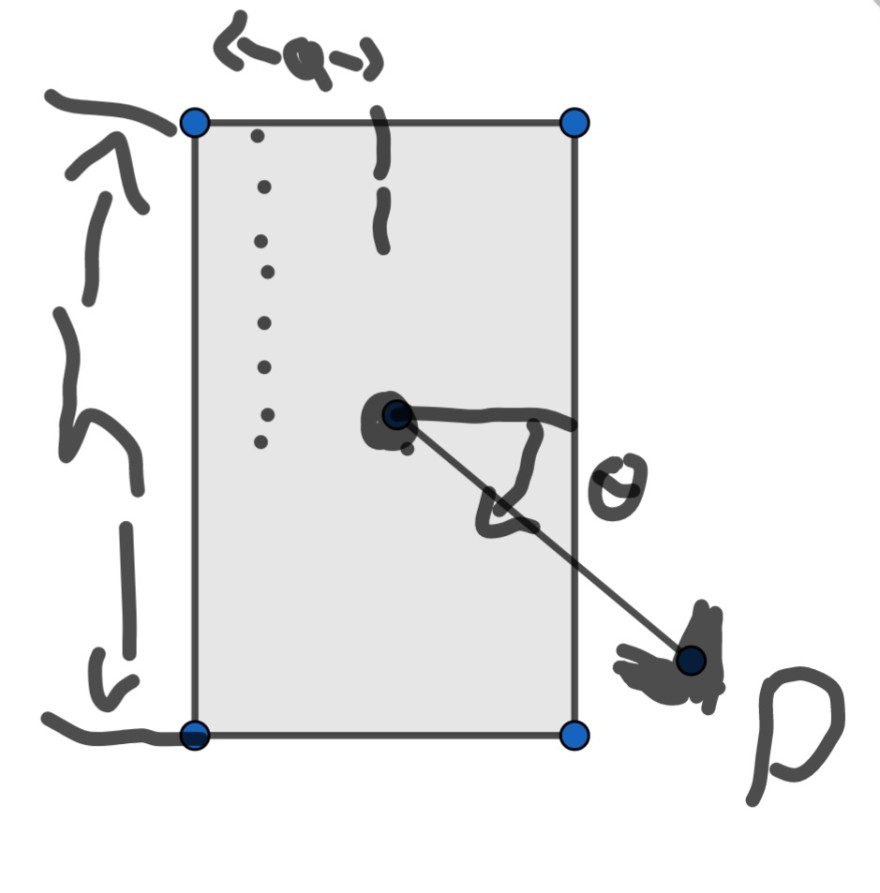

Ein Winkelprofil ist über ein Gabelgelenk mit einem Seil verbunden. Das Seil überträgt eine Kraft P= 5 kN unter einem Winkel von 25° .Das Winkelprofil hat eine Höhe h= 80 mm und Dicke t=7 mm.
a) Normal- und Schubspannungen berechnen in einem Abstand a=30 mm von der Mitte der Bohrung.
b) Wie groß ist die Schubspannung im Bolzen, wenn dieser einen Durchmesser von d= 10 mm besitzt
Problem/Ansatz:
Ich weiß nicht wie ich vorgehen soll, habe nur die Lösung:
a) \( \sigma_{\mathrm{xmax}}=16.58 \mathrm{~N} / \mathrm{mm}^{2}, \tau_{\max }=5.66 \mathrm{~N} / \mathrm{mm}^{2} \)
b) \( \tau_{\text {amax }}=42.44 \mathrm{~N} / \mathrm{mm}^{2} \)
