Aufgabe:

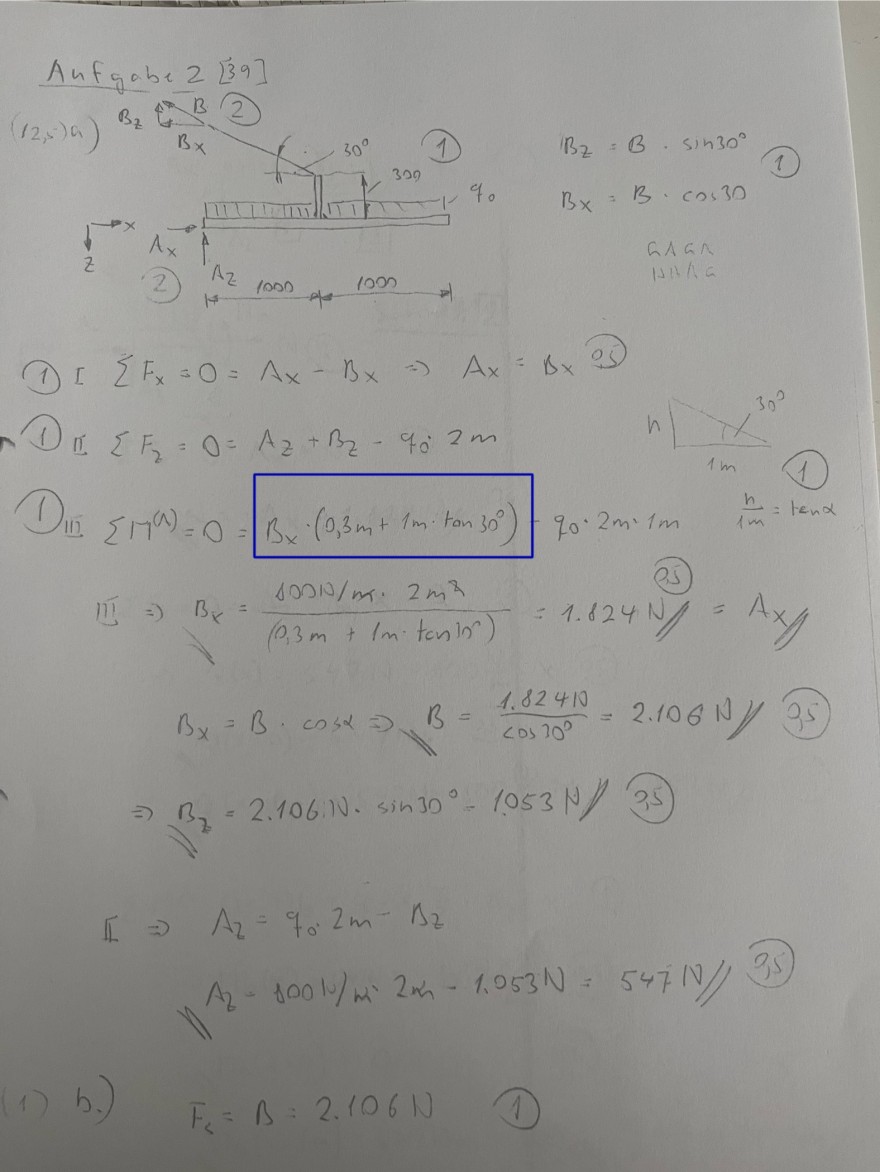

Es sollen die Lagerreaktionen berechnet werden. Gleichung 1 und 2 verstehe ich. Allerdings versteh ich das blau umrandete bei der 3. Gleichung nicht. Wie kommt man drauf?IMG_1099.jpeg

Text erkannt:

Anfgabe 2 [39]
(1) I \( \sum F_{x}=0=A_{x}-B_{x} \Rightarrow A_{x}=B_{x} \) à€•)
(1) II \( \sum F_{z}=0=A_{z}+B_{z}-q_{0} 2 \mathrm{~m} \)
\( 1{ }_{11} \)
III.
\( \begin{array}{l} \begin{array}{l} \sum M^{(A)}=0=B_{x} \cdot\left(0,3 m+1 m \cdot \tan 30^{\circ}\right)=90 \cdot 2 m \cdot 1 m \quad \frac{n}{1 m}=1 e_{n} \\ M I B_{x}=\frac{10010 / m \cdot 2 m^{2}}{\left(0,3 m+1 m \cdot \tan 1 n^{n}\right)}=1.824 \mathrm{~N}=A_{x} \end{array} \\ B_{x}=B \cdot \cos \alpha \Rightarrow B=\frac{1.82410}{\cos 30^{\circ}}=2.106 \mathrm{~N} y, 35 \\ \Rightarrow B_{z}=2.106 \cdot 10 \cdot \sin 30^{\circ}=1.053 \mathrm{~N} / 2.5 \\ \mathbb{I} \Rightarrow A_{z}=q_{0} .2 \mathrm{~m}-\Delta_{z} \\ A_{z}=1001 / \mathrm{m} \cdot 2 \mathrm{~m}-1.053 \mathrm{~N}=547 \mathrm{~N} \\ \end{array} \)
(1) b.) \( \quad F_{S}=B=2.106 \mathrm{~N} \)

Avatar von

FĂŒr mich ist der Zettel praktisch nicht lesbar, nicht mal klar um was genau es geht.Irgend ein gespaltenes Brett?

lul

1 Antwort

+1 Daumen

Beste Antwort

der Term im blauen Rahmen ist falsch. Mach ein Skizze, und bestimme den Abstand der Kraft B vom Punkt A. Gerne bestÀtige ich dein Ergebnis.

Avatar von 2,9 k

Hallo Karl60

Ich bewundere , was du da sehen kannst!

Gruß lul

Hallo lul,

das ist sicher schon sehr speziell. Mein Maschinenbaustudium mit Schwerpunkt Konstruktionstechnik ist da hilfreich, das liegt aber schon etwas zurĂŒck. Im Internet nachfragen ging noch nicht. Hinsichtlich mickymause135 mach ich mir so meine Gedanken.

Viele GrĂŒĂŸe!

Hallo Karl

Danke fĂŒr die RĂŒckmeldung, ich hab mal vor langer Zeit Physik studiert.

Gruß lul
