Aufgabe:

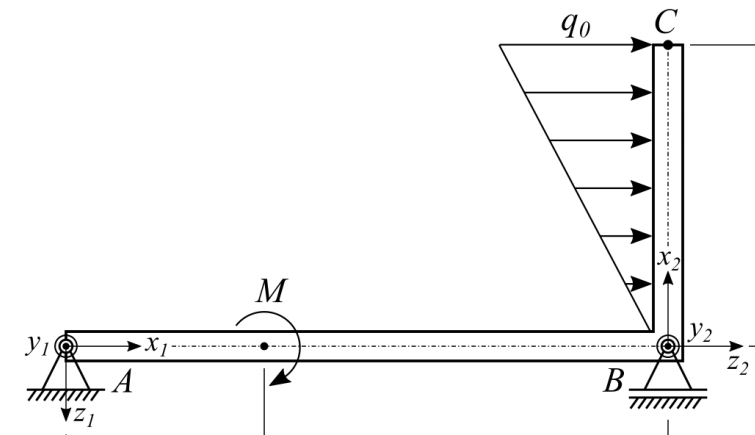

Ich habe diese Skizze:
Ich soll die horizontale verschiebung des Punktes C berechnen.
Die Verschiebung soll aus Superposition resultieren. Ich weis, dass das Drehmoment M und die Streckenlast q_o durch Biegebeanspruchung einen Teil dazu beitragen. Aber es soll auch einen Anteil geben, der durch Zugbeanspruchung entsteht und ich verstehe nicht wo. Kann mir einer erklären wie die Verschiebung durch Zugbeanspruchung zustande kommt und welche Formel ich dafür hernehmen kann?
