Hallo zusammen,

Aufgabe:  Die ersten 3 Seiten sind Formeln und Erklärungen zum Thema/ Thema: Überlagerungen von Schwingungen. Eine Uhr bei der man um 12 UHR startet und eine Momentaufnahme um 16:45 UHR macht soll mit den Gleichungen(aus den aufschrieben ) angegeben werden. Der Stundenzeiger ist 10cm lang und der Minutenzeiger 14cm lang. Und ich verstehe nicht wieso man eine sogenannte resultierende der beiden Zeiger  s minuten+ s stunden rechnen soll =10cm +14cm =24cm

Problem/Ansatz: Ich bin verunsichert wie ich yges(t)= ym(t)+ys(t) angeben soll. ym(t) gibt minuten an ys(t) gibt die Stunden an. wm= winkelgeschwindigkeit des minutenzeigers. ws= winkelgeschwindigkeit des stundenzeigers

Formel soll zunächst so aussehen: (wie in meinem Ansatz unten)

 ym(t) = 0,14m* sin( wm*t +pi/2) und ys(t)= 0,10m + sin(ws*t+pi/2)

wieso muss man hier eigentlich +pi/2 rechnen, weil der Zeiger beim cosinus voll ausgeschlagen bei 12UHR ist ? und angepasst werden muss dass es wie der cosinus ist ? Da bin ich mir auch nicht sicher ob ich richtig denke.

yges(t)= ys(t)+ym(t)  (mit dieser Formel kann man dann wahrscheinlich die Momentaufnahme um  16:45 errechnen, ich weiß nicht wie ich da hin komme)

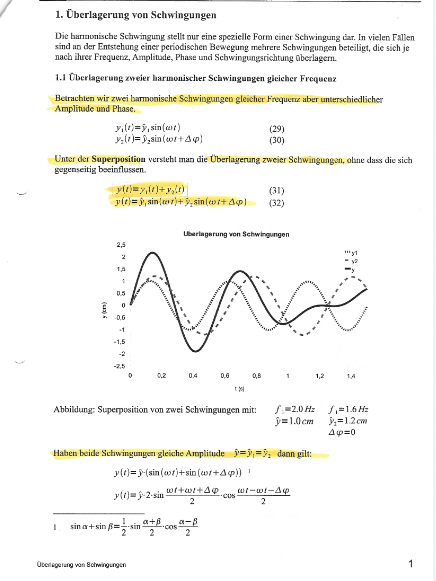

Schwingung S1.PNG

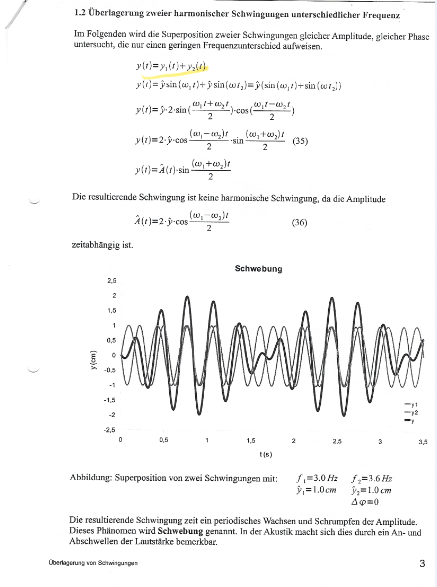

Schwingung 2.PNG

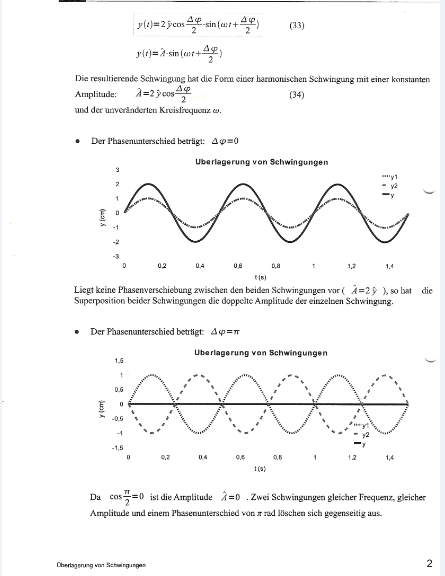

Schwingung 3.PNG

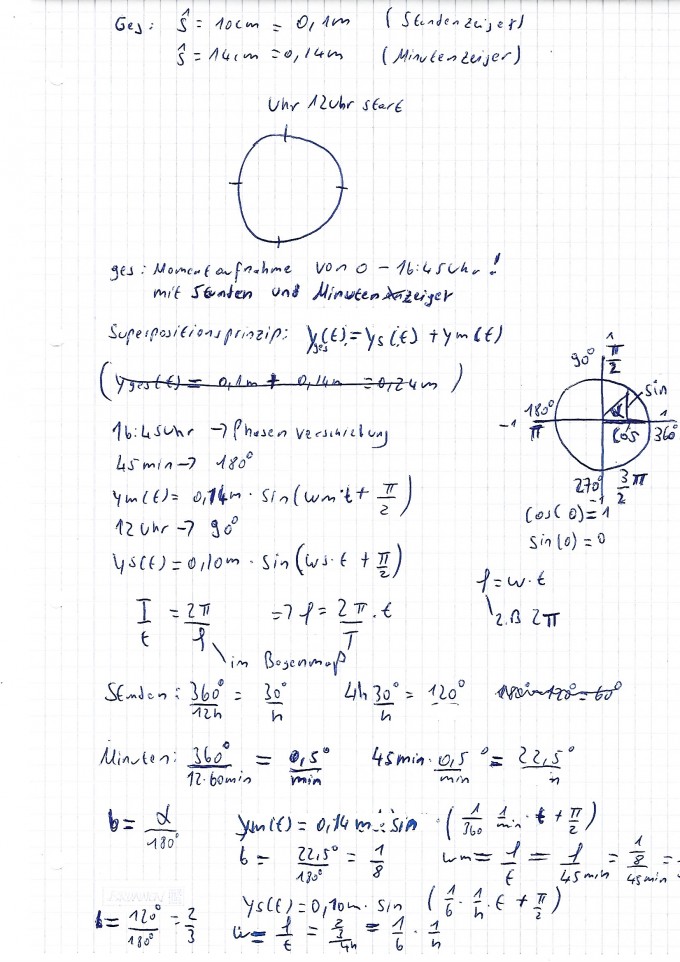

mein Ansatz:


von

Hallo

 kannst du die wörtlich formulierte Aufgabe aufschreiben?   was genau soll y darstellen?

Gruß lul

Ich hoffe damit beantworte ich die Frage:

Der Stundenzeiger ist 10cm lang (smax 1)/ der Minutenzeiger 14cm lang (smax 2). ys(t) gibt  die Schwingung des Stundenzeigers an, ym(t) die Schwingung des Minutenzeigers (bei einer Uhr) . Es gilt y(t)=yges (t)= ys(t) +ym(t). y(t) gibt die resultierende an(grüner Zeiger unten):
Hier habe ich ein Bild  gefunden dass die Situation beschreibt ym(t) ist der rote Zeiger; ys(t) der blaue Zeiger ; y(t) der grüne Zeiger (die Resultierende)


Man startet bei 12Uhr bei der Uhr also Phasenverschiebung 90° (im Einheitskreis) daraus folgt + pi/2 in den Funktionen nun soll ich mit den Ansatz  y(t)=yges (t)= ys(t) +ym(t) eine Funktion formulieren mit der die Uhrzeit 16:45Uhr beschrieben wird. y(t) gibt die Momentaufnahme um 16:45Uhr an.
ys(t)= 0,1m *sin (ws*t + pi/2)                  ws= winkelgeschwindigkeit Stundenzeiger
ym(t)= 0,14m* sin( wm*t+ p1/2)                wm= winkelgeschwindigkeit Minutenzeiger
y(t)= ys(t) +ym(t)
Auf dieser Webseite-> http://schulphysikwiki.de/index.php/%C3%9Cberlagerung_von_harmonischen_Schwingungen_(Fouriersyntese) ist eine Animation: Darstellung der Überlagerung mit Zeigern , die Ihnen vielleicht hilft diese Aufgabe zu lösen, denn ich komme nicht darauf ☹.

gruß

n fragen

Hallo, hier ist die Aufgabe nochmal konkret formuliert dass was ich davor gepostet habe ist etwas undeutlich formuliert:

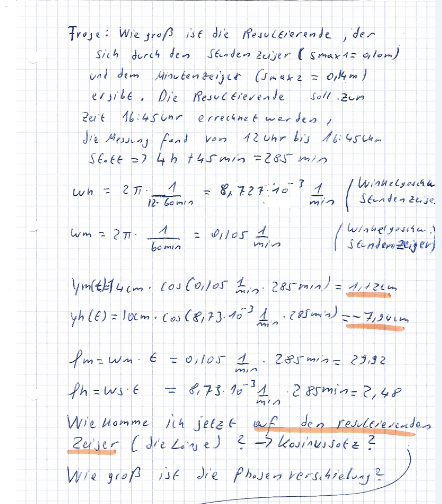

zeiger 2.PNG

1 Antwort

0 Daumen

Beste Antwort

Hallo

 die Phasenverschiebung ist 2π <(φm-φs)-k*2π  oder direkt φm-k*2π so dass φm=π

die Länge bekommst du durch Zeigeraddition  durch den cos-Satz

L=L1^2+L2^2-2L1*L2*cos(Δφ)

wenn du zeichnest bekommst du auch den Winkel der resultierenden Zeiger zu den beiden einzelnen Zeigern.

und rechne lieber mit 2π/60 usw statt den gerundeten Zahlen.

Gruß lul

von 10 k

Vielen vielen Dank! Ich versuche es jetzt mal mit Ihrem Ansatz bzw. Lösung, die Aufgabe endlich zu lösen.
