Aufgabe:

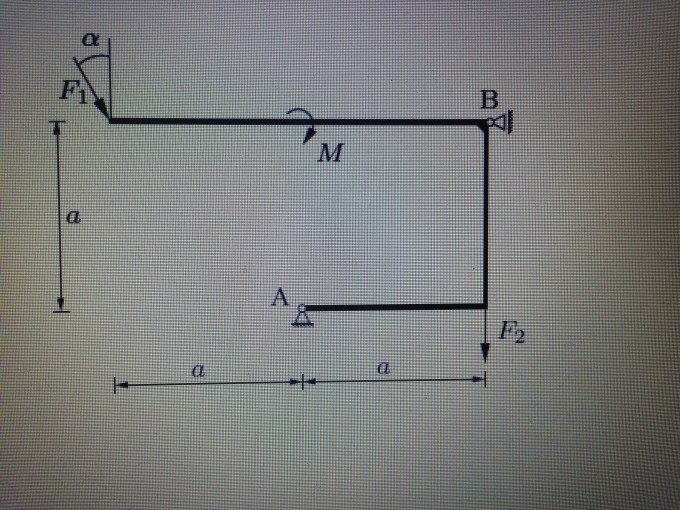

An der dargestellten Konstruktion greifen die beiden Kräfte F1 und F2 sowie das Moment M an. Berechnen Sie sämtliche Auflagerreaktionen. Gegeben: F1, F2, M, a, α

Bild Mathematik

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Da kein spezifisches Bild mitgeliefert wurde, werde ich eine allgemeine Methode zur Berechnung der Auflagerreaktionen in einer statisch bestimmten Konstruktion erläutern, die zwei Kräfte \(F_1\) und \(F_2\), ein Moment \(M\), und die Parameter \(a\) und \(\alpha\) beinhaltet. Typischerweise umfassen solche Probleme die Identifikation und Berechnung von horizontalen und vertikalen Auflagerreaktionen sowie möglichen Momenten an den Auflagern.

Schritte zur Lösung:

1. Freikörperdiagramm (FKD) zeichnen: Als erstes erstellt man ein Freikörperdiagramm der Konstruktion, in dem alle gegebenen Kräfte, Momente sowie die angenommenen Reaktionen an den Auflagern dargestellt sind. Für die Auflager wählt man typischerweise eine vertikale Reaktionskraft \(V\) und eine horizontale Reaktionskraft \(H\) sowie ein Reaktionsmoment \(M_r\), falls das Auflager als festes Lager (Einspannung) modelliert wird.

2. Gleichgewichtsbedingungen anwenden: Um die unbekannten Reaktionen zu bestimmen, verwendet man die Gleichgewichtsbedingungen der Statik für starre Körper:
- Summe der Vertikalkräfte = 0: \(\Sigma F_y = 0\)
- Summe der Horizontalkräfte = 0: \(\Sigma F_x = 0\)
- Summe der Momente um einen beliebigen Punkt = 0: \(\Sigma M = 0\)

3. Kräfte und Momente ausdrücken: Drücke \(F_1\) und \(F_2\) mit ihren Richtungen und Winkeln aus, um die vertikalen und horizontalen Komponenten der Kräfte bestimmen zu können. Angenommen, \(F_1\) wirkt unter einem Winkel \(\alpha\) zur Horizontalen, dann sind seine Komponenten:
- \(F_{1x} = F_1 \cdot \cos(\alpha)\) (horizontal)
- \(F_{1y} = F_1 \cdot \sin(\alpha)\) (vertikal)

Angenommen, \(F_2\) wirkt ausschließlich in einer der beiden Achsenrichtungen (horizontal oder vertikal), dann passt man die Formeln entsprechend an.

4. Berechnung der Reaktionen:
- Für \(\Sigma F_y = 0\): Addiere alle vertikalen Kräfte und setze sie gleich 0. Löse nach der unbekannten vertikalen Auflagerkraft auf.
- Für \(\Sigma F_x = 0\): Addiere alle horizontalen Kräfte und setze sie gleich 0. Löse nach der unbekannten horizontalen Auflagerkraft auf.
- Für \(\Sigma M = 0\): Bestimme die Momente um einen beliebigen Punkt, idealerweise um eines der Auflager, weil dadurch die Reaktion an diesem Auflager wegfällt und die Berechnung vereinfacht wird. Setze die Summe gleich 0 und löse nach dem unbekannten Moment oder der fehlenden Kraft auf.

Hinweis:
In diesem Szenario wurde ein allgemeiner Ansatz ohne spezifische Werte beschrieben. Für konkrete Berechnungen müssen die gegebenen Werte für \(F_1\), \(F_2\), \(M\), \(a\), und \(\alpha\) in die Formeln eingesetzt und die Gleichungen entsprechend gelöst werden.
