Aufgabe:

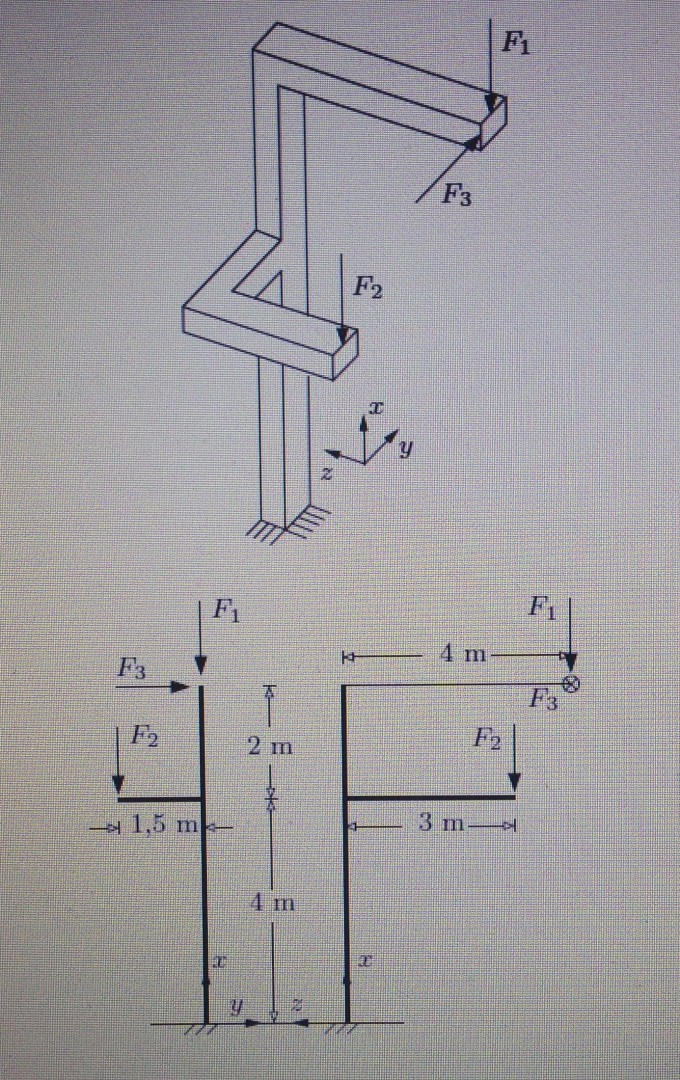

Ein am Fußpunkt eingespannter Sprungturm ist wie dargestellt durch Einzellasten F1, F2 und F3 belastet. Geben Sie die Lagerreaktionen am Fußpunkt des Turmes an. Gegeben: F1 = F2 = −1ex kN, F3 = 2ey kN

Bild Mathematik

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Lagerreaktionen am Fußpunkt des Turmes berechnen

Um die Lagerreaktionen am Fußpunkt des Turmes zu berechnen, müssen wir die Summe aller Kräfte und Momente, die auf den Turm wirken, betrachten. Die Kräfte \(F_1\) und \(F_2\) sind in der \(x\)-Richtung negativ (d.h. sie wirken entgegen der positiven \(x\)-Richtung), während \(F_3\) in der positiven \(y\)-Richtung wirkt.

Da uns das genaue Bild fehlt, nehmen wir an, dass die Abstände der Kräfte vom Fußpunkt in der Aufgabenstellung bezeichnet wurden. Ohne spezifische Abstände können wir nicht die exakten Momente berechnen, die durch die Kräfte \(F_1\), \(F_2\), und \(F_3\) erzeugt werden, aber wir können ein allgemeines Verfahren für die Berechnung beschreiben.

Schritt 1: Gleichgewichtsbedingungen aufstellen

Für einen Körper, der sich im Gleichgewicht befindet, gelten die folgenden Gleichgewichtsbedingungen:

1. Summe aller Kräfte in \(x\)-Richtung \(= 0\),
2. Summe aller Kräfte in \(y\)-Richtung \(= 0\),
3. Summe aller Momente (um einen beliebigen Punkt, in diesem Fall den Fußpunkt des Turmes) \(= 0\).

Schritt 2: Kräfte in \(x\)- und \(y\)-Richtung analysieren

- \( F_{ges,x} = F_1 + F_2 = -1 \, \text{kN} - 1 \, \text{kN} = -2 \, \text{kN} \)
- \( F_{ges,y} = F_3 = +2 \, \text{kN} \)

An dem Punkt, an dem der Turm eingespannt ist, müssen Lagerreaktionen in der \(x\)- und \(y\)-Richtung auftreten, die wir \( A_x \) und \( A_y \) nennen. Außerdem wirkt dort auch ein Einspannmoment \(M_A\).

Schritt 3: Summe aller Kräfte und Momente

1. \( \sum F_x = 0 \) wird zu \( -2 \, \text{kN} + A_x = 0 \), daraus folgt, \( A_x = 2 \, \text{kN} \).

2. \( \sum F_y = 0 \) wird zu \( 2 \, \text{kN} + A_y = 0 \), daraus folgt, \( A_y = -2 \, \text{kN} \).

3. Für das Moment gilt: Die Kräfte \(F_1\) und \(F_2\) erzeugen Momente um den Punkt, an dem der Turm eingespannt ist, aber ohne die spezifischen Abstände können wir die Momente nicht genau berechnen. Für \(F_3\) gilt Ähnliches, allerdings in \(y\)-Richtung und würde positiv oder negativ zählen, abhängig von seiner Position relativ zum Einspannpunkt.

\( \sum M_A = 0 \) (wir nehmen an, dass die Abstände \(d_1\), \(d_2\), und \(d_3\) sind)

Die allgemeine Formel für Momente (ohne spezifische Abstände) wäre:
\( M_A = F_1 \cdot d_1 + F_2 \cdot d_2 + F_3 \cdot d_3 \)

Da wir die spezifischen Abstände (\(d_1\), \(d_2\), und \(d_3\)) nicht kennen, können wir das genaue Moment \(M_A\) nicht berechnen.

Zusammenfassung:

Um die Lagerreaktionen komplett zu bestimmen, benötigen wir die spezifischen Abstände der Kräfte vom Fußpunkt. Basierend auf den Informationen, die wir haben, können wir feststellen, dass \(A_x = 2 \, \text{kN}\) und \(A_y = -2 \, \text{kN}\). Diese stellen die Reaktionen am Fußpunkt in der \(x\)- und \(y\)-Richtung dar. Das Einspannmoment \(M_A\) können wir ohne weitere Angaben zu den Abständen nicht exakt bestimmen.
