Aufgabe:

Der Endpunkt des Stabes 1 wird durch zwei Seile 2 und 3 gehalten. In A wirkt eine lotrechte Gewichtskraft G und eine horizontale Windkraft W.

Bestimmen Sie die im Stab und den Seilen übertragene Kräfte allgemein in Abhängigkeit von G und W.

Wie groß darf W bei gegebenem G höchstens sein, damit in beiden Seilen nur Zugkräfte wirken?

Gegeben: G, W, Abmessungen siehe Skizze

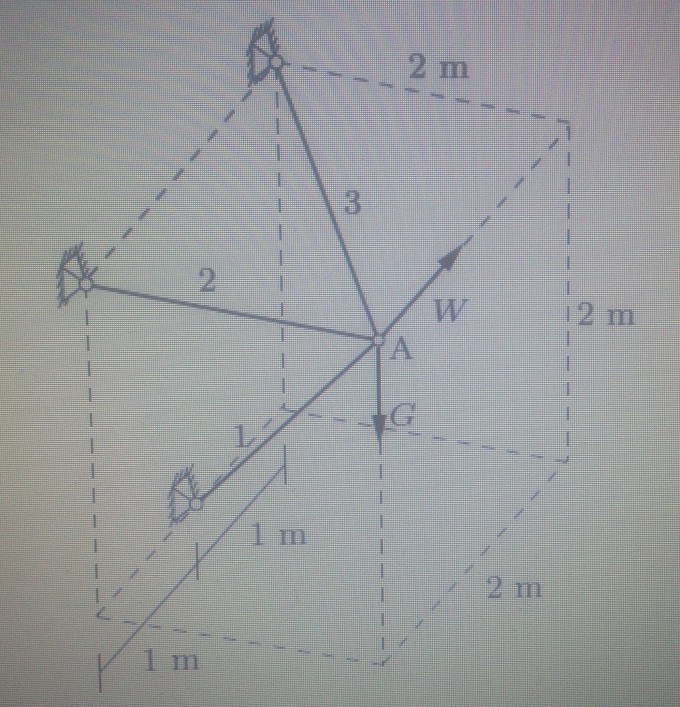

Bild Mathematik

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Kräfte im Stab und den Seilen

Um die im Stab und den Seilen übertragenen Kräfte zu bestimmen, wenden wir die Prinzipien der Statik an, insbesondere das Gleichgewicht der Kräfte und Momente. Ohne die Skizze direkt sehen zu können, nehmen wir an, dass die Anordnung so ist, dass der Stab 1 horizontal liegt und an seinem Ende durch zwei Seile 2 und 3 gehalten wird, die in verschiedenen Winkeln angeordnet sind. Die Kraft G wirkt vertikal nach unten am Punkt A und die Windkraft W horizontal.

Zur Vereinfachung nehmen wir an, dass das Seil 2 einen Winkel \(\alpha\) und das Seil 3 einen Winkel \(\beta\) zur Horizontalen hat. Die Längen der Seile bzw. Abstände in der Skizze sind für die Berechnung der Kräfte im Allgemeinen nicht notwendig, solange wir die Winkel kennen.

Um die Kräfte in den Seilen und im Stab zu berechnen, zerlegen wir das Problem in die horizontale und vertikale Komponente:

1. Horizontale Komponente:

Die Summe der horizontalen Kräfte muss null sein, da sich das System im Gleichgewicht befindet:
\(W + T_2 \cos(\alpha) + T_3 \cos(\beta) = 0\)

2. Vertikale Komponente:

Ebenso muss die Summe der vertikalen Kräfte null sein:
\(G - T_2 \sin(\alpha) - T_3 \sin(\beta) = 0\)

3. Kräfte in den Seilen:

Um \(T_2\) und \(T_3\), die Kräfte in den Seilen 2 und 3, zu bestimmen, benötigen wir zwei Gleichungen. Wir haben bereits zwei Gleichungen aufgestellt. Durch Umstellen und Lösen dieses Gleichungssystems können wir \(T_2\) und \(T_3\) ermitteln.

4. Kraft im Stab:

Die Kraft im Stab 1 ist die resultierende Kraft, die benötigt wird, um das Gleichgewicht zu halten. Da sich die Komponentenanalysen auf die Seile beziehen, hängt die Kraft im Stab direkt von den Kräften \(T_2\) und \(T_3\) sowie von G und W ab. Präzise Berechnungen würden die konkreten Winkelwerte erfordern.

Maximale Windkraft W

Damit in beiden Seilen nur Zugkräfte wirken, muss W so beschaffen sein, dass es das System nicht aus dem Gleichgewicht bringt oder die Seile zur Entspannung bringt. Die maximale Größe von W hängt von den Winkeln der Seile und vom Gewicht G ab.

Gegeben zwei Seile, die nur auf Zug beansprucht werden können (keine Kompression), muss insbesondere die vertikale Komponente von W durch die vertikalen Komponenten der Seilkräfte ausgeglichen werden, was bereits durch die Gleichgewichtsgleichung für die vertikale Richtung dargestellt wurde. Die maximale Größe von W würde daher von dem maximalen Betrag abhängen, den \(T_2\) und \(T_3\) aushalten können, ohne dass die Seile schlaff werden oder reißen.

Da die exakte Berechnung der maximalen Windkraft W und die Zugkräfte \(T_2\) und \(T_3\) von den spezifischen Winkeln und der Kraft G abhängen, ist eine allgemeine Lösung ohne die konkreten Winkelwerte oder die spezifischen Bedingungen (z.B. Materialgrenzen der Seile) nicht möglich. In der Praxis müssten diese Werte bekannt sein, um eine spezifische Lösung zu finden.
