Hallo, ich bräuchte Hilfe zu dieser Aufgabe:

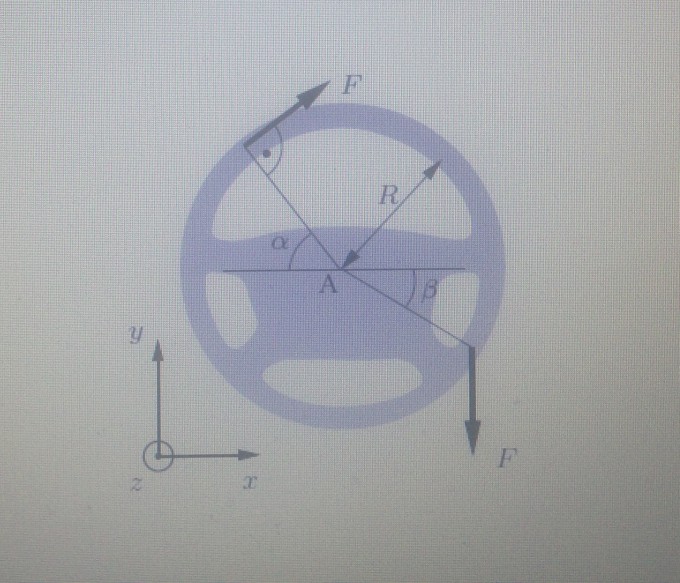

An einem Lenkrad greifen wie skizziert die beiden Kräfte F an. Bestimmen Sie sowohl die resultierende Kraft FR als auch das resultierende Moment MR bezüglich des Lenkungslagers A.


Ich hoffe, dass ihr mir bei dieser Aufgabe helfen könnt. Mfg :-)


Bild Mathematik

Avatar von
Nachtrag von mir: F, R, alpha und beta sind gegeben.

Hat niemand einen Ansatz?

1 Antwort

0 Daumen
Ich versuche mich einmal.
Alle Angaben ohne Gewähr.

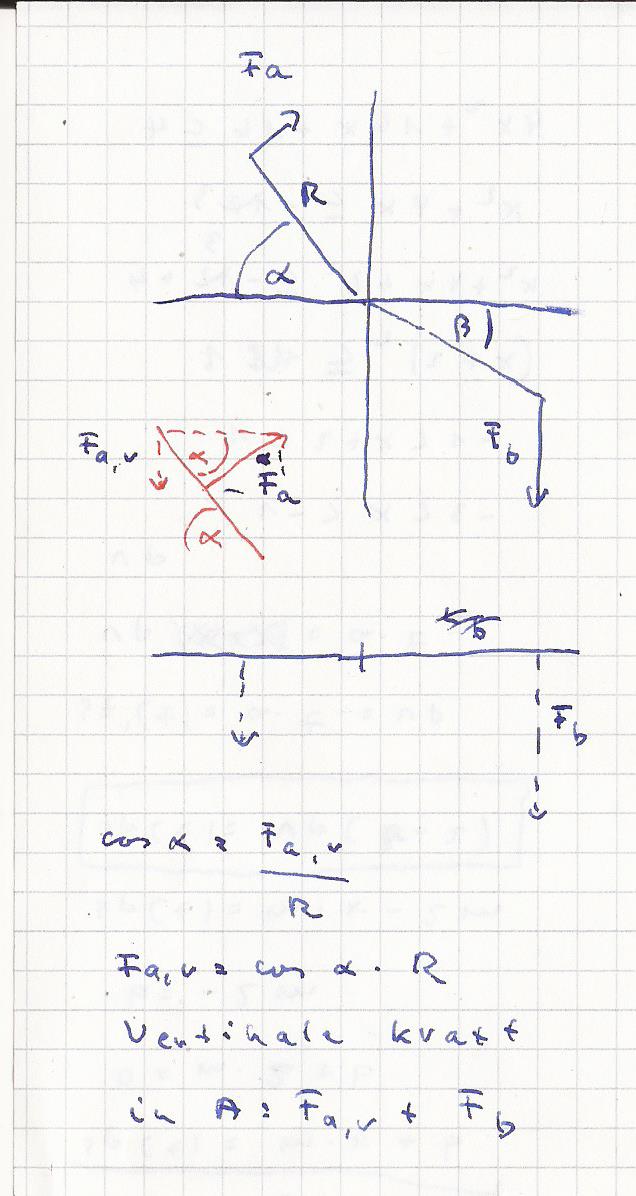

Bild Mathematik
Von der oberen Kraft, bei mir Fa genannt, muß der
Vertikalanteil berechnet werden.

Fa,v = cos ( a ) * R

Fb ist bereits schon vertikal.
Beide Kräfte wirken auf das Auflager A.
A = Fa,v + Fb

Für das Moment ( Drehkraft ) gilt :

Fa hat schon die richtige Richtung
Ma = Fa * R
Von Fb ist der senkrechte Anteil zu R
Fbs = Fb / cos ( b )
Mb = Fbs * R

M ( gesamt  ) = Ma + Mb

Bin der Bedarf gern weiter behilflich.
Es kann auch ein konkretes Beispiel gerechnet werden.
