Wie groß ist das Moment, mit dem die Kraft F auf den Hebel in (O) wirkt?

Question

Aufgabe:

Wie groß ist das Moment, mit dem die Kraft F auf den Hebel in (O) wirkt?

Comments

Beachte, dass in beiden Lounges (mathelounge und nanolounge) jeweils bereits einige "ähnliche Fragen" angezeigt werden. So hast du rasch einen gewissen Überblick über die Methoden, die für solche Fragen nützlich sind. Antwort auf diese Frage vgl. https://www.nanolounge.de/33525/wie-gross-ist-das-moment-mit-dem-die-kraft-auf-den-hebel-in-wirkt

Answer 1

Hallo

verlängere die Wirkungslinie der Kraft und fälle die Senkrechte von O aus darauf, bestimme die Winkel in dem Dreieck und damit den Abstand r der Wirkungslinie von O r*F ist dann das gesuchte M.

Gruß lul

Comments

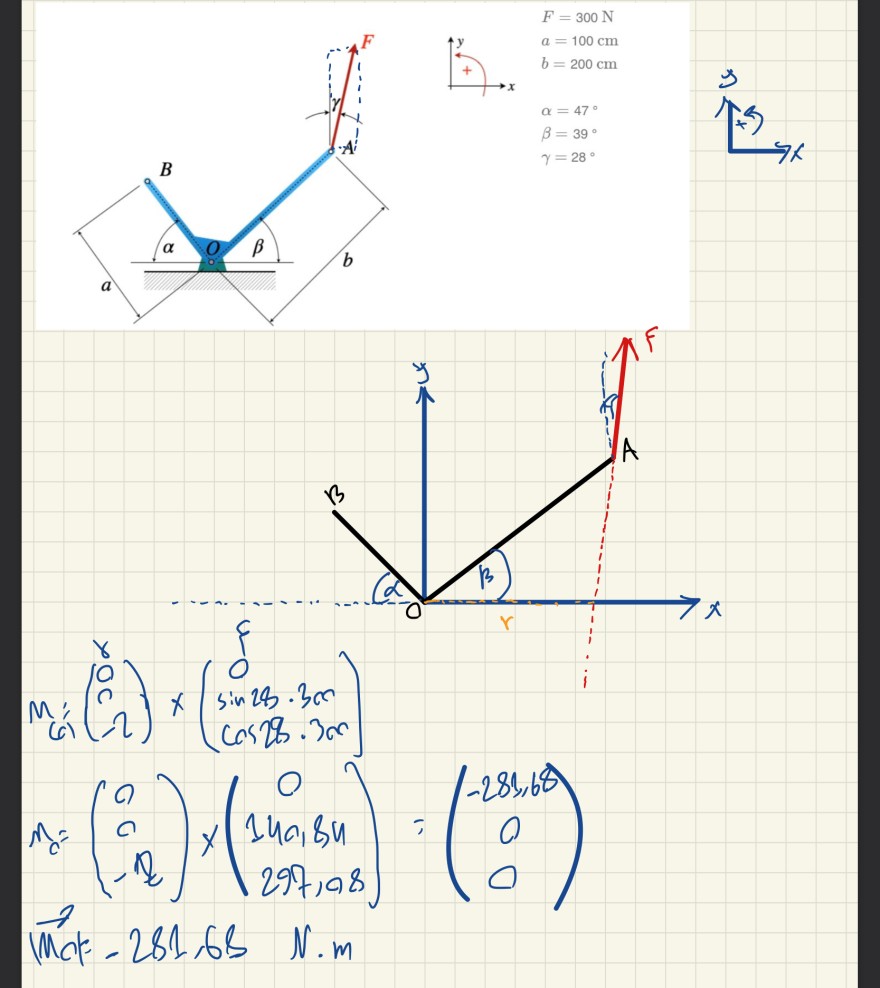

Hallo , ist es so richtig ?

---

Hallo

der Schmierzettel ist für mich nicht lesbar, was du gemacht hast nicht zu interpretieren, was du mit meinem Top gemacht hast nicht zu sehen?

lul

---

ich habe genau so gemacht wie sie gesagt haben und habe für M = -281,68 Nm ist das richtig

---

Hallo

nein du hast für r ja nicht die Senkrechte auf die F Linie gefällt , wie ich sagte. M ist kleiner, deine Vektoren für F hast du in x und y Richtung zerlegt, aber r ist bei dir in x Richtung?

lul

---

Hallo,

ich habe mich ebenfalls an dieser Aufgabe versucht und habe 234,4 Nm herausbekommen.

Ist dies die richtige Lösung?

Gruß Viktoria
