Aufgabe:

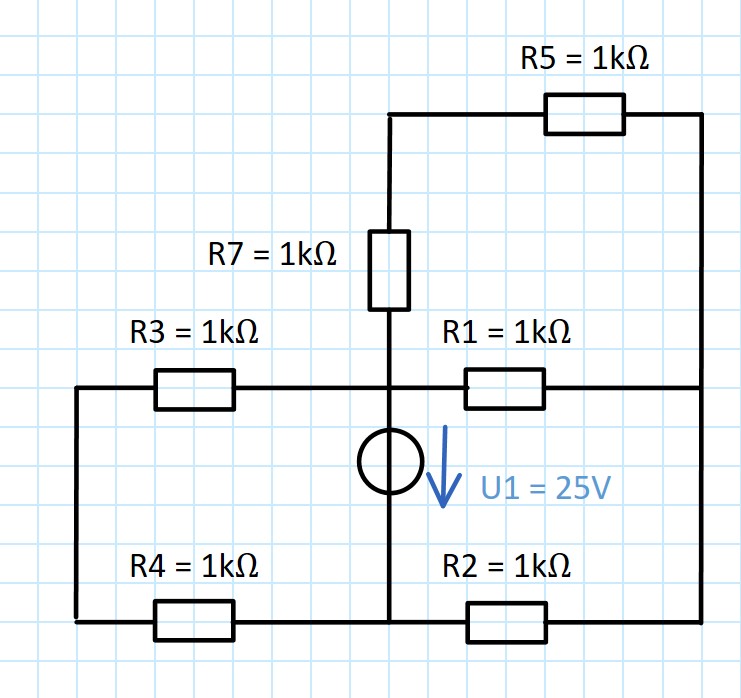

In der angegebenen Schaltung soll die Leistung, für den Widerstand R5 ermittelt werden.



Text erkannt:

\( \mathrm{R5}=1 \mathrm{k} \Omega \)

Problem/Ansatz:

Zu meinen Lösungen:
P5 = 25mW

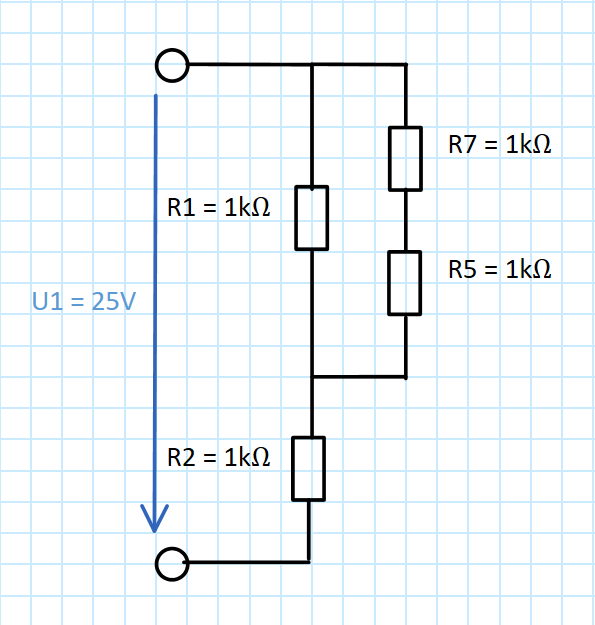

Ersatzschaltbild:


Laut meinem Lehrer habe ich diese Aufgabe falsch berechnet ich glaube eher das er falsch liegt. Kann mir das jemand bestätigen und es nachrechnen? Vielen Dank für eure Hilfe!

von

1 Antwort

0 Daumen

Beste Antwort

ich habe das selbe Ersatzbild und auch 5V bei R5 also 25mW, wenn zwischen R1 und R3 ein Knoten ist

Gruß lul

von 26 k

Ja laut originalem Bild ist dort ein Knotenpunkt. Vielen Dank für die Antwort!
