Aufgabe:

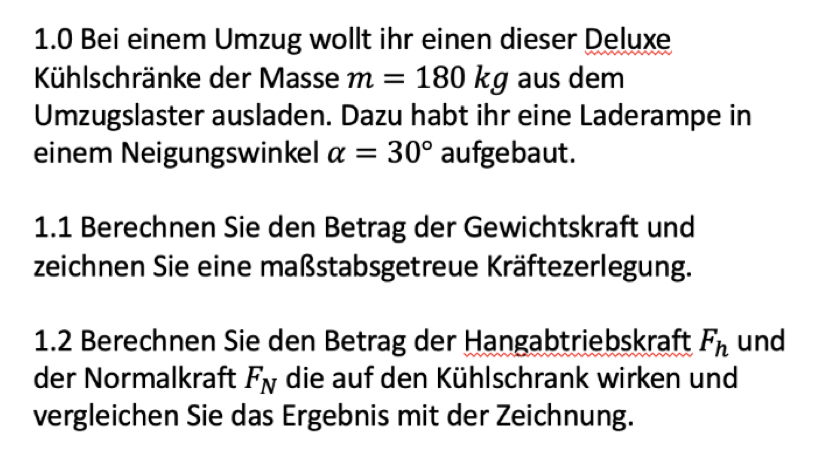

Text erkannt:

1.0 Bei einem Umzug wollt ihr einen dieser Deluxe Kühlschränke der Masse \( m=180 \mathrm{~kg} \) aus dem Umzugslaster ausladen. Dazu habt ihr eine Laderampe in einem Neigungswinkel \( \alpha=30^{\circ} \) aufgebaut.
\( 1.1 \) Berechnen Sie den Betrag der Gewichtskraft und zeichnen Sie eine maßstabsgetreue Kräftezerlegung.
1.2 Berechnen Sie den Betrag der Hangabtriebskraft \( F_{h} \) und der Normalkraft \( F_{N} \) die auf den Kühlschrank wirken und vergleichen Sie das Ergebnis mit der Zeichnung.



Problem/Ansatz: ich bräuchte bei der 1.2 den Lösungsweg... komme da irgendwie nicht drauf habe bei Fh: 882,9N und bei Fn: 1529,23 N

Avatar von

1 Antwort

0 Daumen

Hallo Gunter,

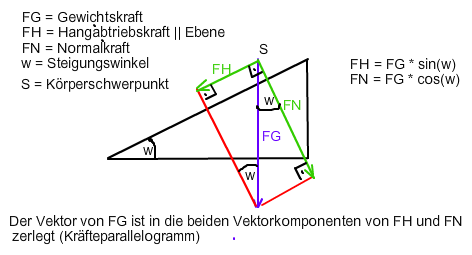

schiefe Ebene.png

1.1

FG = m·g = 180 kg · 9,81 N/kg ≈ 1766 N

Der Winkel w ist α = 30°

Zeichne das Rechteck gemäß der oben stehenden Zeichnung im

Maßstab 1:200  (200N = 1cm).  Der Pfeil für FG ist dann ≈ 8,8 cm lang

Der Winkel w ist α = 30°

1.2

Runde deine  richtigen Ergebnisse  für FH und FN

Gruß Wolfgang
