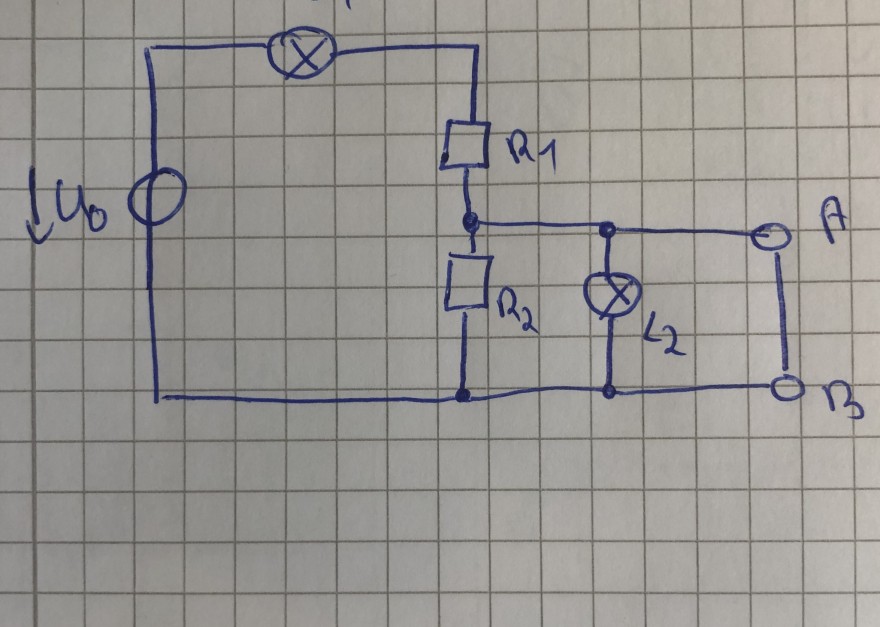

Die Klemmen A und B sind mit einem Kurzschlussbügel verbunden.

Meine Frage ist, wieso nun kein Strom durch R2 und der Glühlampe L2 fließt?

Wieso fließt der ganze Strom zwischen A und B?IMG_4485.jpg

Text erkannt:

\( \log _{12} \frac{121}{1^{2}} \)

Avatar von

1 Antwort

0 Daumen

Beste Antwort

Hallo

 kannst du einen Kurzschluss  A-B nicht erkennen?

 und es fließt nicht kein Strom, sondern durch L2 und R2 keiner. durch L1 und R1 aber schon.

Gruß lul

Avatar von 32 k

Ja ich meine wieso kein Strom durch L2 und R2 fließt?

Was bewirkt denn der Kurzschluss, weshalb der Strom nicht mehr durch L2 und R2 fließt?

die Strecke AB hat den Widerstand 0, bzw einen winzig kleinen Widerstand,  der Geamtwiderstand einer Parallelschaltung ist immer kleiner oder gleich dem kleinsten Widerstand.

anschaulich. der Strom fließt den leichtesten Weg: bei Wasser soll dir vor 1 Rohr mit 10m Durchmesser von A nach B, eines von 1cm Durchmesser entspricht L2, eines von 5mm R2, von dem Gesamtem Strom fließt kaum was durch die engen Rohre.

Gruß lul
