Aufgabe:

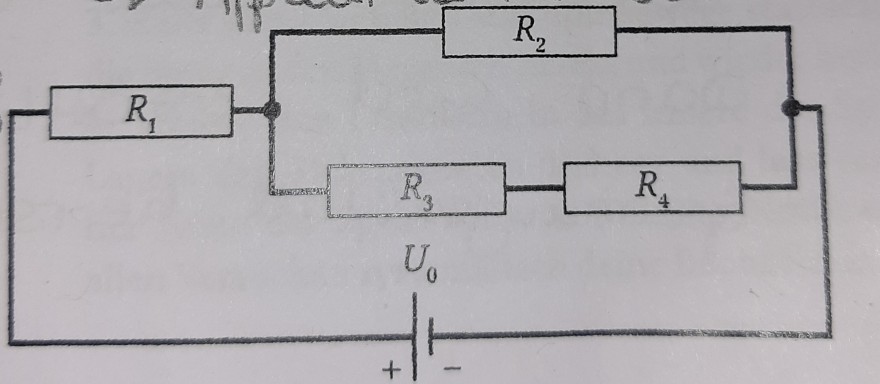

Die Werte der Festwiderstände in der Schaltung im Bild sind: R1=220 Ohm, R2=470 Ohm, R3=1,2 kiloOhm, R4=330 Ohm. Die Spannung U0 = 35 V.




Text erkannt:

\( \left[\frac{R}{L_{0}}-\frac{R_{1}}{l_{1}}\right] \)

Berechne die Ersatzwiderstände R3/4 und R2/3/4.

Avatar von

1 Antwort

+1 Daumen

Beste Antwort

Hallo,

Berechne die Ersatzwiderstände R3/4 und R2/3/4.

R34  ist eine Serienschaltung von R3  und R4  →   R34  =  R3 + R4

R234   ist eine Parallelschaltung  →  von R2  und R34

\(\color{green}{R_{234} =}\dfrac{R_2·R_{34}}{R_2+R_{34}}\color{green}{=\dfrac{R_2·(R_3+R_4)}{R_2+R_3+R_4}}\)

Gruß Wolfgang
