Bild Mathematik

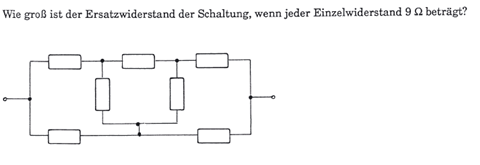

Die Aufgabe ist als Bild. Wär alles klar, aber die Verbindung zu den unteren macht mich nervös. Müsste ich doch irgendwie in eine Dreieckschaltung umwandeln?

von

1 Antwort

+1 Daumen

Hallo,

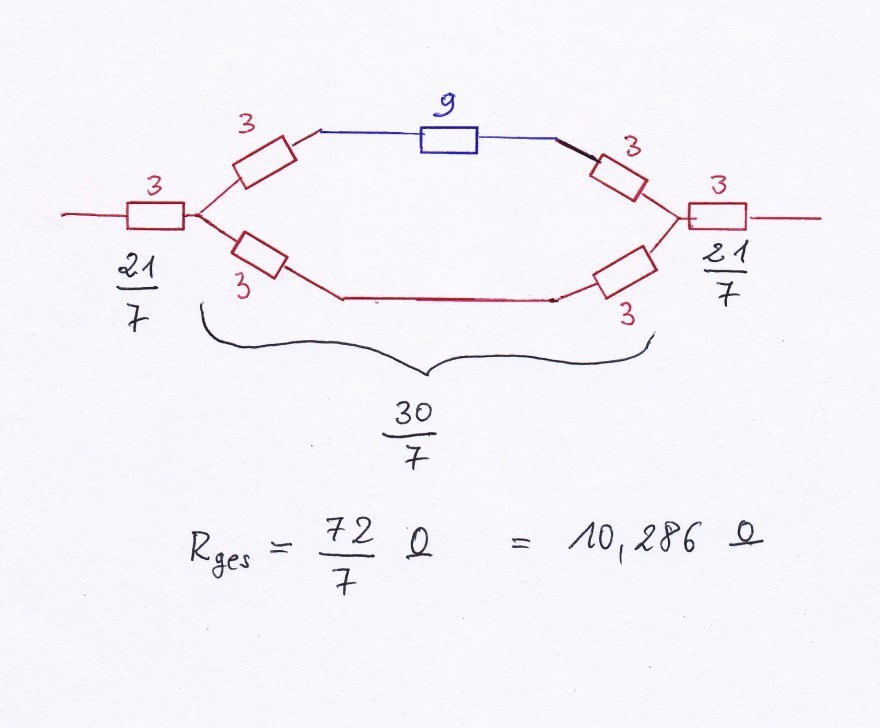

der Gesamtwiderstand lässt sich berechnen, indem man die beiden Dreieckwiderstände (links und rechts) in Sternwiderstände umrechnet (siehe Skizze). Als Gesamtwiderstand der Schaltung erhält man:$$R_{ges} = \frac{72}{7}Ω = 10,286Ω$$



Gruß von hightech
