B8.3: Wie groß ist \mathbf{M}_{\mathbf{A}} (die Lagerreaktion des Lagers A) in Nm?

Question

Text erkannt:

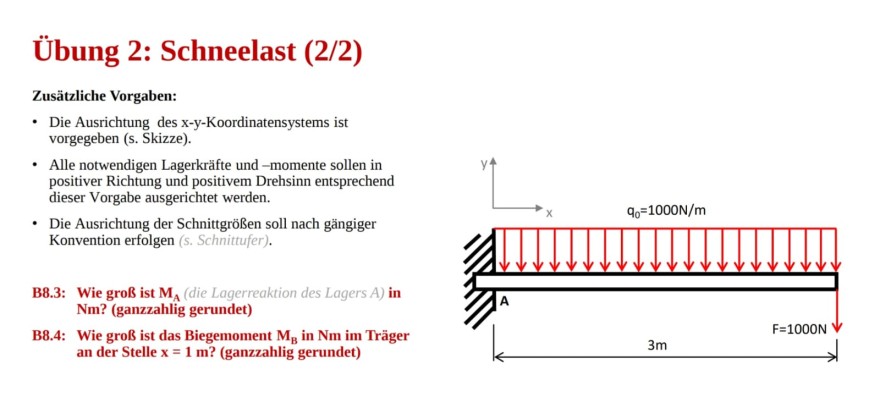

Übung 2: Schneelast (2/2)
Zusätzliche Vorgaben:
- Die Ausrichtung des \( x-y- \) Koordinatensystems ist vorgegeben (s. Skizze).
- Alle notwendigen Lagerkräfte und -momente sollen in positiver Richtung und positivem Drehsinn entsprechend dieser Vorgabe ausgerichtet werden.
- Die Ausrichtung der Schnittgrößen soll nach gängiger Konvention erfolgen (s. Schnittufer).

B8.3: Wie groß ist \( \mathbf{M}_{\mathbf{A}} \) (die Lagerreaktion des Lagers A) in Nm ? (ganzzahlig gerundet)

B8.4: Wie groß ist das Biegemoment \( \mathbf{M}_{B} \) in Nm im Träger an der Stelle \( \mathrm{x}=1 \mathrm{~m} \) ? (ganzzahlig gerundet)

Aufgabe:

Problem/Ansatz:

B8.3: 7500Nm

B8.4: -4000Nm

Ist das so richtig?

Answer 1

die Beträge sind so richtig, die Vorzeichen bitte ich zu prüfen, da der "positive Drehsinn" sich nicht aus der Aufgabe ergibt.
