Aufgabe:
Ich verstehe die Aufgabe d und e nicht.

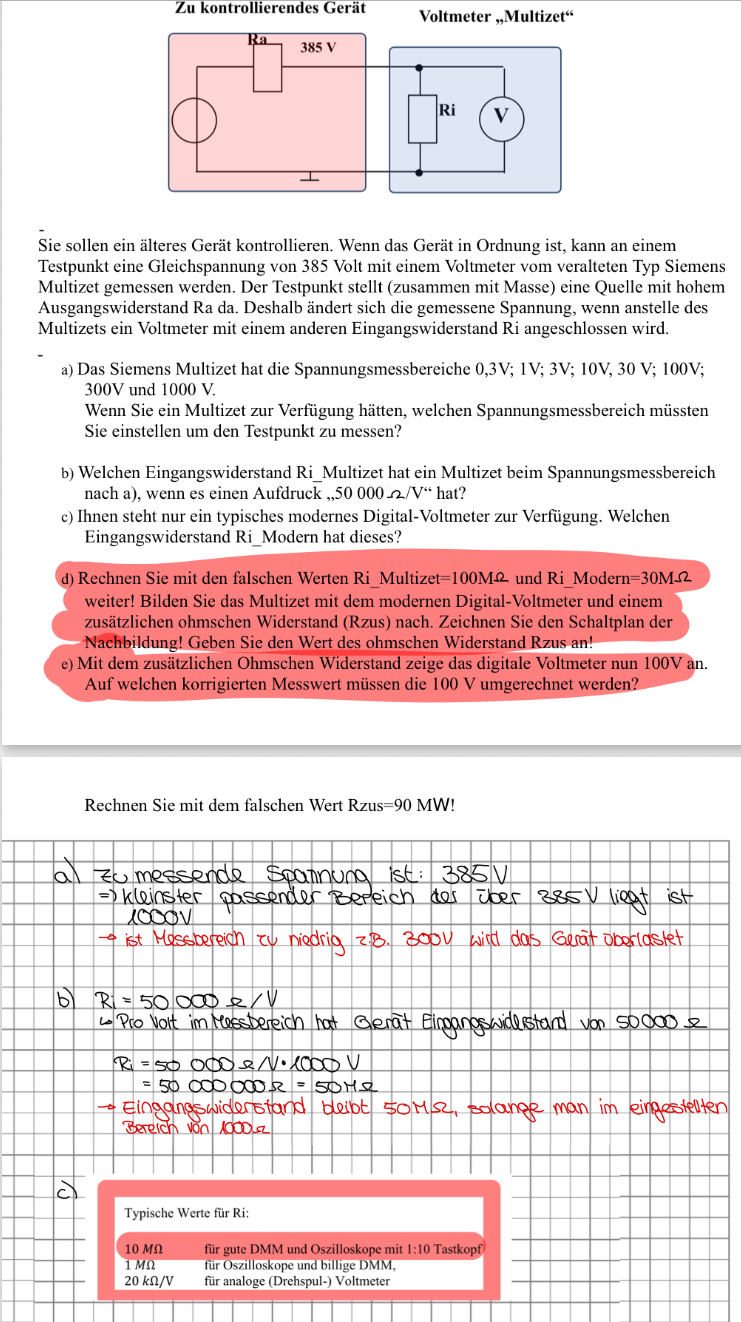

Text erkannt:
Zu kontrollierendes Gerät
Voltmeter „Multizet"
Sie sollen ein älteres Gerät kontrollieren. Wenn das Gerät in Ordnung ist, kann an einem Testpunkt eine Gleichspannung von 385 Volt mit einem Voltmeter vom veralteten Typ Siemens Multizet gemessen werden. Der Testpunkt stellt (zusammen mit Masse) eine Quelle mit hohem Ausgangswiderstand Ra da. Deshalb ändert sich die gemessene Spannung, wenn anstelle des Multizets ein Voltmeter mit einem anderen Eingangswiderstand Ri angeschlossen wird.
a) Das Siemens Multizet hat die Spannungsmessbereiche \( 0,3 \mathrm{~V} ; 1 \mathrm{~V} ; 3 \mathrm{~V} ; 10 \mathrm{~V}, 30 \mathrm{~V} ; 100 \mathrm{~V} \); 300 V und 1000 V .
Wenn Sie ein Multizet zur Verfügung hätten, welchen Spannungsmessbereich müssten Sie einstellen um den Testpunkt zu messen?
b) Welchen Eingangswiderstand Ri_Multizet hat ein Multizet beim Spannungsmessbereich nach a), wenn es einen Aufdruck ,,50 \( 000 \Omega / V^{\prime \prime} \) hat?
c) Ihnen steht nur ein typisches modernes Digital-Voltmeter zur Verfügung. Welchen Eingangswiderstand Ri_Modern hat dieses?
d) Rechnen Sie mit den falschen Werten Ri_Multizet \( =100 \mathrm{M} \Omega \) und Ri_Modern \( =30 \mathrm{M} \Omega \) weiter! Bilden Sie das Multizet mit dem modernen Digital-Voltmeter und einem zusätzlichen ohmschen Widerstand (Rzus) nach. Zeichnen Sie den Schaltplan der Nachbildung! Geben Sie den Wert des ohmschen Widerstand Rzus an!
e) Mit dem zusätzlichen Ohmschen Widerstand zeige das digitale Voltmeter nun 100 V an. Auf welchen korrigierten Messwert müssen die 100 V umgerechnet werden?
Rechnen Sie mit dem falschen Wert Rzus \( =90 \) MW!
a) zu messende Spainung ist: 385 V
\( \Rightarrow k l e i n s t e r \) passender Befeich der über 385 V liegt ist 1000 V
- 0 ist Messbereich ru niedrig ZB.
b) \( R_{i}=50000 \mathrm{e} / \mathrm{V} \)
- Pro Volt im Messbereich hat Gerät Elingangswiderstand von 50000 z
\( R_{i}=50000 \Omega / V \cdot 1000 \mathrm{~V} \)
\( =50000000 \Omega=50 \mathrm{Mg} \)
\( \rightarrow \) Eingangswiderstand beibt 50 Ms , solange man im eingestellten Bereich von \( 1000 \Omega \)
300 V wirl das Gerät uborlastet
