2022_02 Messgerät ablesen

Question

Aufgabe:

Aufgabe b) was bedeutet die erste Buchse ?

Stimmt meine Erklärung der Lösung bei Aufgabe c) ?

Aufgabe c) woher stammt die 1,8 kOhm und von welcher Angabe stammt die 0,025?

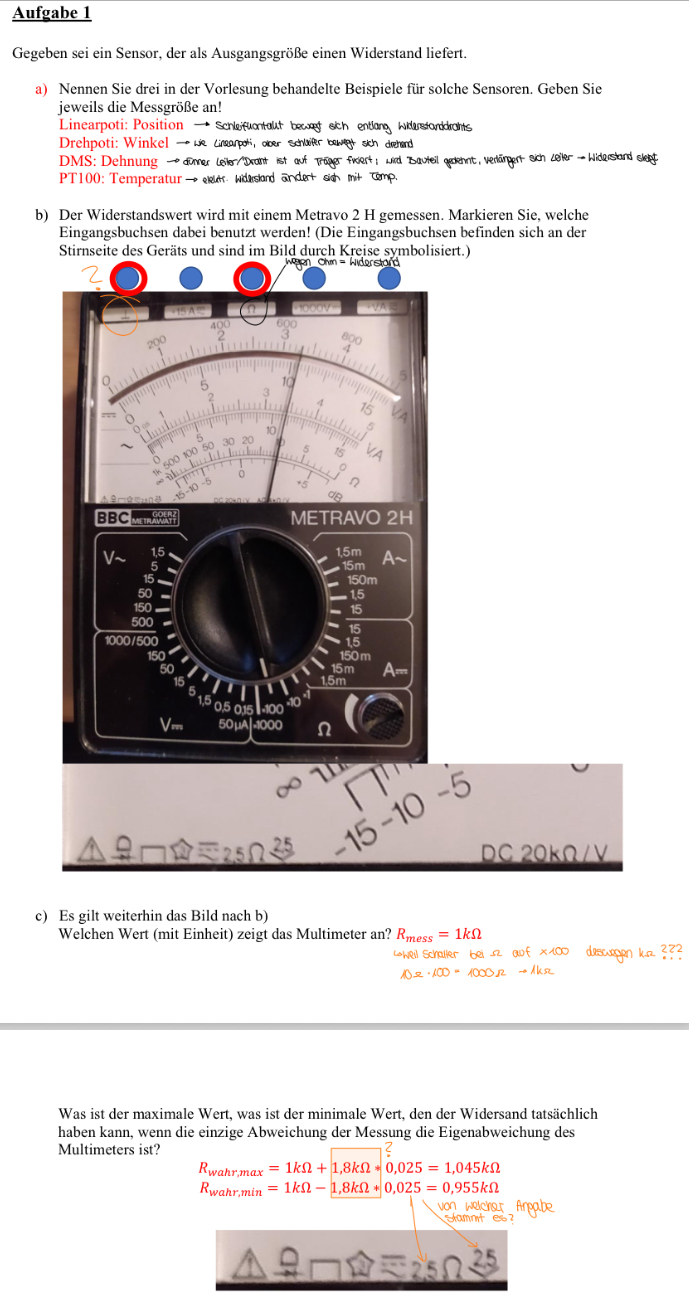

Text erkannt:

Aufgabe 1
Gegeben sei ein Sensor, der als Ausgangsgröße einen Widerstand liefert.
a) Nennen Sie drei in der Vorlesung behandelte Beispiele für solche Sensoren. Geben Sie jeweils die Messgröße an!
Linearpoti: Position \( \rightarrow \) Schlefuntalut bew sich entlang widerstandationts PT100: Temperatur \( \rightarrow \) evelest. widerstand andert sid mit tomp.
b) Der Widerstandswert wird mit einem Metravo 2 H gemessen. Markieren Sie, welche Eingangsbuchsen dabei benutzt werden! (Die Eingangsbuchsen befinden sich an der Stirnseite des Geräts und sind im Bild durch Kreise symbolisiert.)
c) Es gilt weiterhin das Bild nach b)

Welchen Wert (mit Einheit) zeigt das Multimeter an? \( R_{\text {mess }}=1 \mathrm{k} \Omega \)
\( \begin{array}{l} \text { Lowell Schalier beil } \Omega \text { auf } \times 100 \text { deswegen k } \Omega ? ? 2 \\ 10 \Omega \cdot 100=1000 \Omega \rightarrow 1 \mathrm{k} \Omega \end{array} \)

Was ist der maximale Wert, was ist der minimale Wert, den der Widersand tatsächlich haben kann, wenn die einzige Abweichung der Messung die Eigenabweichung des Multimeters ist?
\( \begin{array}{l} R_{\text {wahr, } \max }=1 \mathrm{k} \Omega+1,8 \mathrm{k} \Omega * 0,025=1,045 \mathrm{k} \Omega \\ R_{\text {wahr, } \min }=1 \mathrm{k} \Omega-1,8 \mathrm{k} \Omega * 0,025=0,955 \mathrm{k} \Omega \\ \text { von welcher Argabe } \\ \text { stamnt es? } \end{array} \)

Answer 1

Aufgabe b) was bedeutet die erste Buchse ?

Der Buchse ganz links, die durch das Symbol für Masse gekennzeichnet ist, ist i. d. R. das Potential null zugeordnet, welches das Bezugspotential für alle Messgrößen ist. Um z.B. den Widerstandswert messen zu können, brauchst du 2 elektrisch leitende Eingangsbuchsen, die eine ist die mit "Ω" beschriftete und die andere Buchse die mit dem Massezeichen.

Stimmt meine Erklärung der Lösung bei Aufgabe c) ?

Beinahe, denn stünde der Zeige nicht bei der 10, sondern bei dem ersten Strich nach der Null auf der Widerstandsskala, also bei 1, dann wären das nicht 1 kΩ, sondern 1 * 100 Ω = 100 Ω. Steht der Zeiger auf 10 sind es 10 * 100 Ω = 1000 Ω = 1 kΩ.

Aufgabe c) woher stammt die 1,8 kOhm und von welcher Angabe stammt die 0,025?

Die " 2,5 " links unten auf der Skala ist die Genauigkeitsklasse des Drehspulmessgerätes, d.h., dass die Abweichung maximal 2,5% = 0,025 des Messbereichsendwertes von 1,8 kΩ beträgt. Hast du uns vielleicht Informationen vorenthalten, denn aus der hier von dir präsentierten Aufgabenstellung geht dieser Wert nicht hervor und ist auf der Skala auch nicht ablesbar.
