Resonanzfrequenz Schwingkreis berechnen

Question

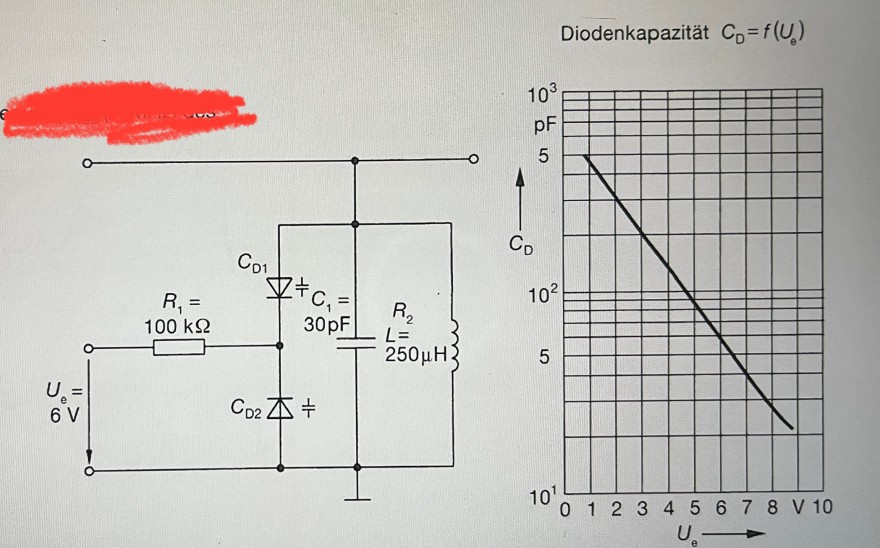

Text erkannt:

Diodenkapazität \( C_{D}=f\left(U_{\theta}\right) \)

Hier soll die Resonanzfrequenz des Schwingkreises berechnet werden.

Hierfür gibt’s die Formel f = 1 / (2*pi*wurzel(L*C))

Als Ergebnis soll 1,3MHz.

Egal wie ich rechne, ich komm nicht auf das Ergebnis. Kann mir jemand helfen?

Comments

Ich glaube, ich bin soeben selbst auf die Lösung gekommen.

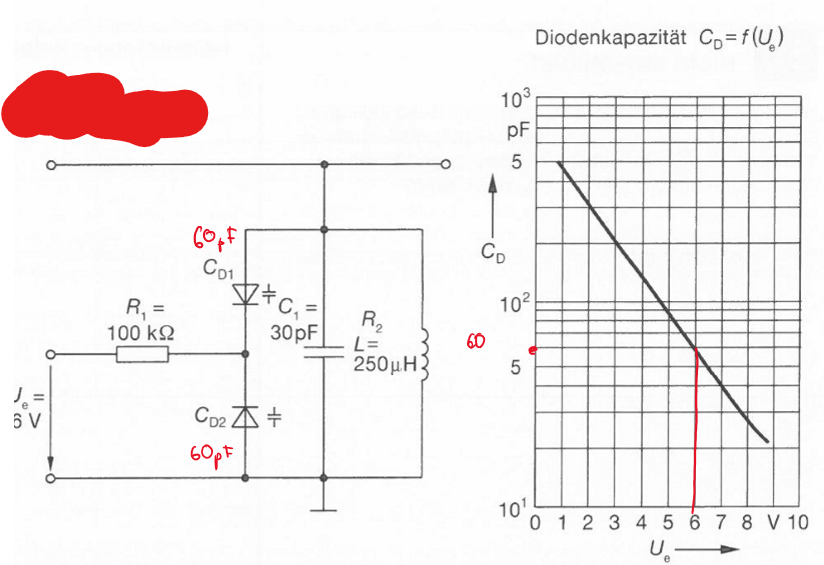

Da 6V an Diode CD2 anliegt, liegen dort 60pF zur Verfügung. Da CD1 baugleich erscheint, scheinen dort auch 60pF zur Verfügung zu stehen. Gleiche Kapazitäten in Reihe halbieren sich und die parallel geschaltete Kapazität addiert sich, sodass wir auf 30pF + 30pF = 60pF (gesamt) kommen.

Damit ergibt sich dann mit der Resonzfrequenzformel eine Frequenz von 1,3MHz. Passt das so?

Text erkannt:

Diodenkapazität \( C_{D}=f\left(U_{e}\right) \)

Text erkannt:

Diodenkapazität \( C_{D}=f\left(U_{e}\right) \)

Answer 1

genauso ist es. Die Dioden haben auch ein Kapazität, die Gesamtkapazität beträgt 60 pF und das ergibt eine Resonanzfrequenz von 1,3 MHz.
