Aufgabe:

hallo, ich bräuchte hilfe bei meiner elektrotechnik hausaufgabe. wie würde ich hier am besten I1, I2 und I3 berechnen? Normalerweise hätte ich da mit dem Gesamtstrom gearbeitet, um da auf I1 zu schließen aber der ist nirgends eingezeichnet. Übrigens sind die WIderstandswerte alle gegeben sowie der Wert von der Quellspannung. Sonst hätte ich das ganze so schrittweise gelöst, indem ich einfach die einzelnen Ströme mit der Formel U= R*I berechne, also z.B. für I1, dann auch mit R1 arbeite, oder soll ich da eine andere Herangehensweise verwenden?

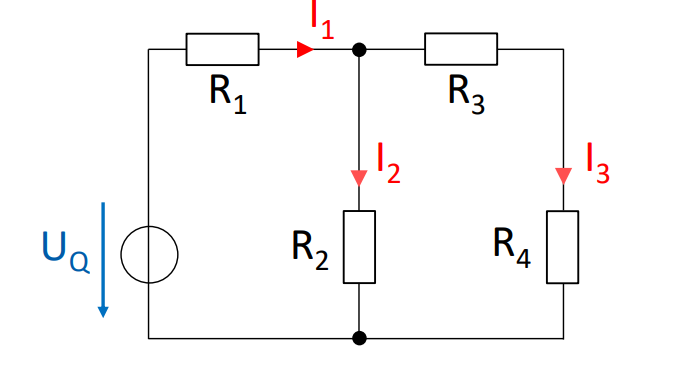

Screenshot 2024-11-11 103717.png

Avatar von

1 Antwort

0 Daumen

eine Widerstansknobelaufgabe nenne ich so etwas, das soll keinenfalls abwertend klingen. Fangen wir an:

R3 und R4 sind in Reihe geschaltet, R34 ist also R3 + R4.

Zu R34 liegt R2 parallel, zusammen ergibt sich: \(\frac{1}{R_{234}}=\frac{1}{R_{2}}+\frac{1}{R_{34}}\)

R234 und R1 addieren sich wiederum zu Rgesamt.

Mit UQ und Rgesamt kannst du den Gesamtstrom ausrechnen. Dieser Strom ist auch I1. Damit hast du auch den Spannungsabfall an R1. Den Rest ermittelsts du ebenfalls mit U=R·I

Avatar von 3,7 k
