Aufgabe:

Ich habe Probleme bei folgender Aufgabe. Leider komme ich damit gar nicht klar. Kann mir jemand Tipps geben.


Text erkannt:

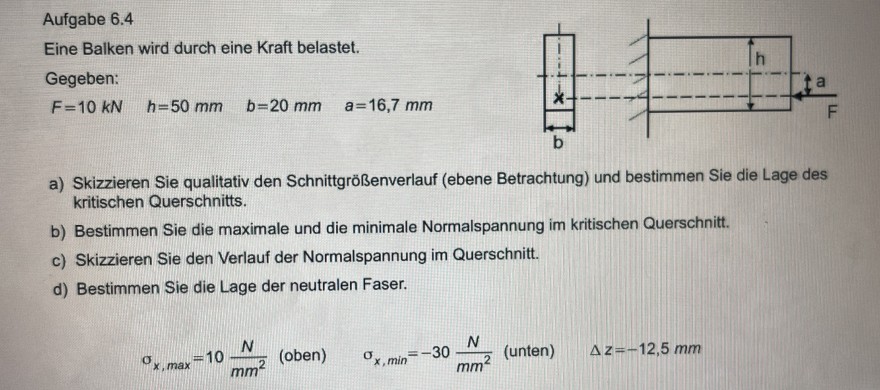

Aufgabe 6.4
Eine Balken wird durch eine Kraft belastet.
Gegeben:
\( F=10 \mathrm{kN} \quad h=50 \mathrm{~mm} \quad b=20 \mathrm{~mm} \quad a=16,7 \mathrm{~mm} \)
a) Skizzieren Sie qualitativ den SchnittgrĂ¶ĂŸenverlauf (ebene Betrachtung) und bestimmen Sie die Lage des kritischen Querschnitts.
b) Bestimmen Sie die maximale und die minimale Normalspannung im kritischen Querschnitt.
c) Skizzieren Sie den Verlauf der Normalspannung im Querschnitt.
d) Bestimmen Sie die Lage der neutralen Faser.
\( \sigma_{x, \max }=10 \frac{\mathrm{N}}{\mathrm{mm}^{2}} \text { (oben) } \quad \sigma_{x, \min }=-30 \frac{\mathrm{N}}{\mathrm{mm}^{2}} \text { (unten) } \quad \Delta z=-12,5 \mathrm{~mm} \)

Avatar von

1 Antwort

0 Daumen

zeig 'mal die Formeln zu diesem Thema aus deinem Script! Oder wende sie gleich an.
