Aufgabe:

Folgende Frage:

Warum wird FN an der Ecke angesetzt und nicht in der Mitte des Rechteckes ?IMG_1156.jpeg

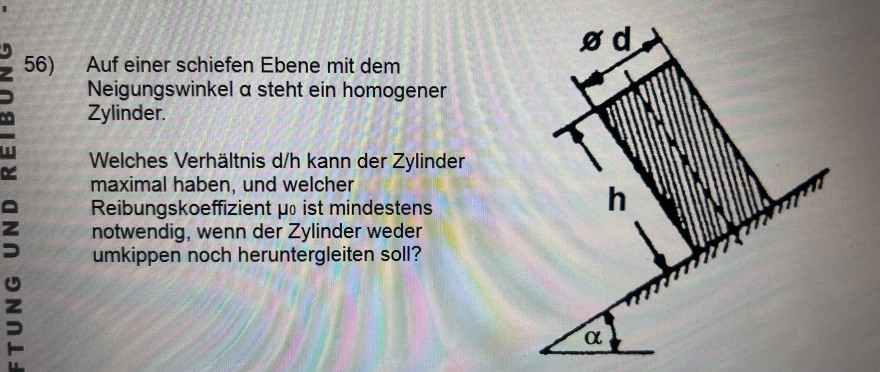

Text erkannt:

56) Auf einer schiefen Ebene mit dem Neigungswinkel a steht ein homogener Zylinder.
Welches Verhältnis \( \mathrm{d} / \mathrm{h} \) kann der Zylinder maximal haben, und welcher Reibungskoeffizient \( \mu_{0} \) ist mindestens notwendig, wenn der Zylinder weder umkippen noch heruntergleiten soll?

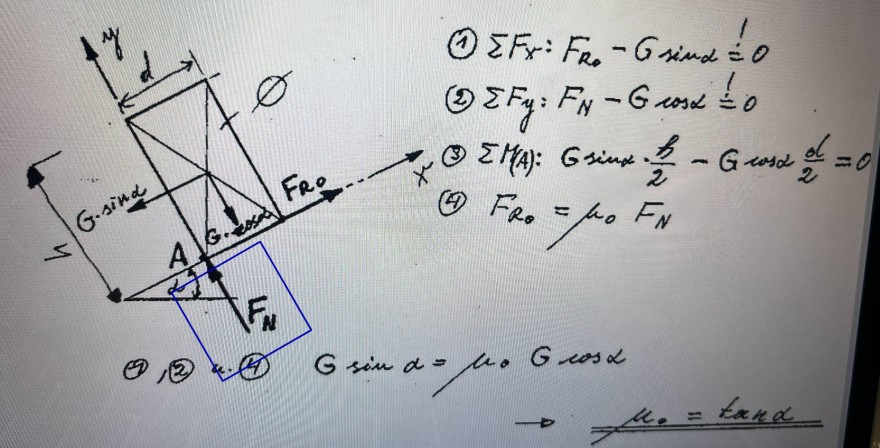

Text erkannt:

(1) \( \sum F_{X^{x}}: F_{R_{0}}-G \sin \alpha \stackrel{!}{=} 0 \)
(2) \( \Sigma F_{y}: F_{N}-G \cos \alpha \stackrel{!}{=} 0 \)
(3) \( \Sigma M_{(A)}: G \sin \alpha \cdot \frac{\not h}{2}-G \cos \alpha \frac{d}{2}=0 \)
(4) \( F_{R_{0}}=\mu_{0} F_{N} \)
(9) ,(2)
(4) \( G \sin \alpha=\mu_{0} G \cos \alpha \)
\( \rightarrow \quad \mu_{0}=\tan \alpha \)

Avatar von

1 Antwort

0 Daumen

Wo man FN hinfallt ist solange der Katz gleitet egal, sobald er anfangs zu kippen ist Fn an der kante.

lul

Avatar von 32 k
