Aufgabe:

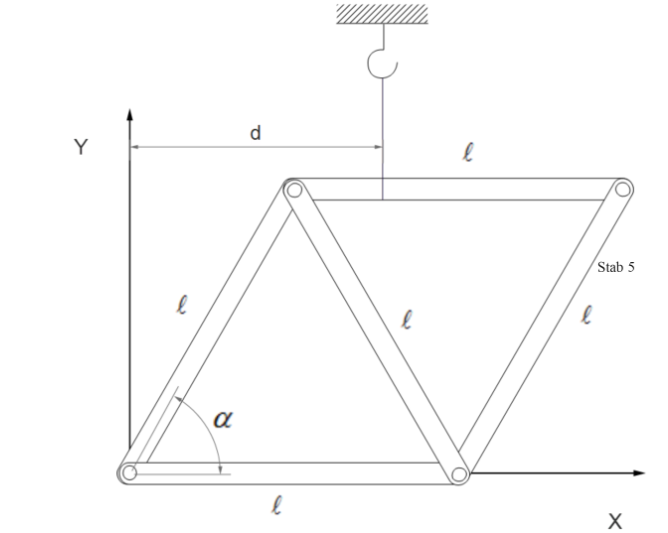

Die fünf Stäbe des Fachwerkes haben jeweils die Länge l=6 m. Die Dicke der Stäbe kann vernachlässigt werden. Stab 5 besteht aus einem anderen Material.
Bestimmen Sie den Abstand d des Anschlagpunktes für das Hubseil, sodass das Fachwerk beim Anheben nicht kippt (oder sich dreht).
Gegeben:
l=6 m, spezifische Masse eines Stabes: m=7 kg/m, spezifische Masse Stab 5: m5=2.1 kg/m
α=60 °
Problem/Ansatz:
Wie groß ist d=.........m
