Hey,

wie löse ich Aufgabe 40 und 41?

Danke

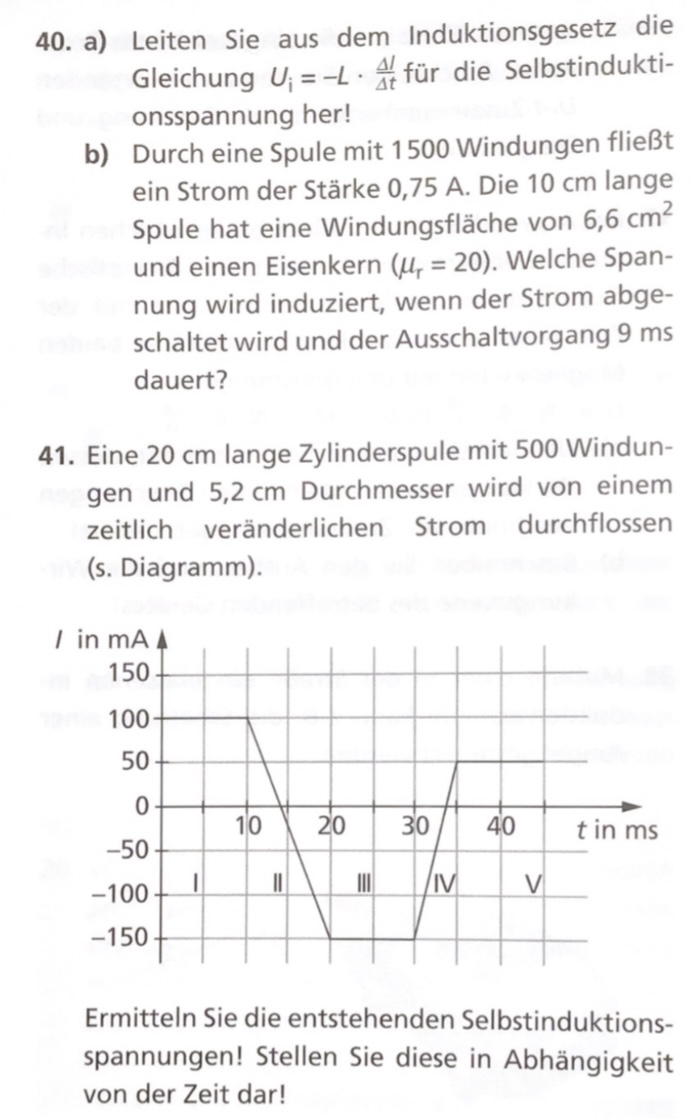

Text erkannt:

40 a) leiten Sie aus dem Induktionsgesetz die Gleichung \( U_{i}=-L \cdot \frac{\Delta l}{A^{+}} \) für die Selbstindukti-
onsspannung her!
b) Durch eine Soule mit 1500 Windungen fließt ein Strom der Stärke 0.75 A. Die \( 10 \mathrm{~cm} \) lange Spule hat eine Windungsfläche von \( 6,6 \mathrm{~cm}^{2} \) und einen Eisenkern \( \left(\mu_{\mathrm{r}}=20\right) \). Welche Spannung wird induziert, wenn der Strom abgeschaltet wird und der Ausschaltvorgang \( 9 \mathrm{~ms} \)
dauert?
41. Eine \( 20 \mathrm{~cm} \) lange Zylinderspule mit 500 Windunaen und \( 5.2 \mathrm{~cm} \) Durchmesser wird von einem zeitlich veränderlichen Strom durchflossen
(s. Diagramm).

Ermitteln Sie die entstehenden Selbstinduktions-
spannungen! Stellen Sie diese in Abhängigkeit von der Zeit dar!

von

Vom Duplikat:

Titel: Selbstinduktion in Abhängigkeit von der Zeit?

Stichworte: zeit,beschleunigung,spule,induktion,selbstinduktion

Was ist hier zu tun? Muss ich hier die Spannung für jedes einzelne Intervall ausrechnen?

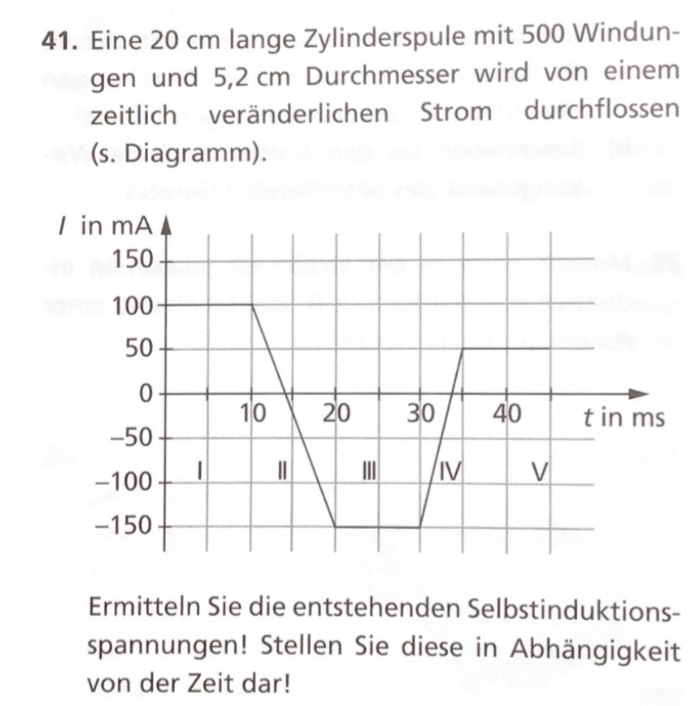

Text erkannt:

41. Eine \( 20 \mathrm{~cm} \) lange Zylinderspule mit 500 Windunqen und \( 5,2 \mathrm{~cm} \) Durchmesser wird von einem zeitlich veränderlichen Strom durchflossen
(s. Diagramm).

Ermitteln Sie die entstehenden Selbstinduktions-
spannungen! Stellen Sie diese in Abhängigkeit von der Zeit dar

1 Antwort

0 Daumen

Beste Antwort

Hallo

40) a) wie habt ihr das Induktionsgesetz formuliert? U=-n*dφ/dt oder U=-n*d(AB)/dt ?  wie ist dann  B bzw φ

in einer Spule durch I bestimmt? dann einfach B(I)  oder φ(I) einsetzen,

habt ihr L definiert, oder du musst es dann,

b) einfache Anwendung von a)

41. L bestimmen, aus dem Diagramm die Steigung =dI/dt ablesen  z, B, Anfang I=const Ui=0,

dann dI/dt=-250mA/2ms=125A/s usw

Gruß lul

von 20 k

Hey,

das Induktionsgesetz lautet Ui = - N * dφ/dt.

Danke

Hallo weisst du jetzt wie es läuft?

lul

Ja alles gut. Danke
