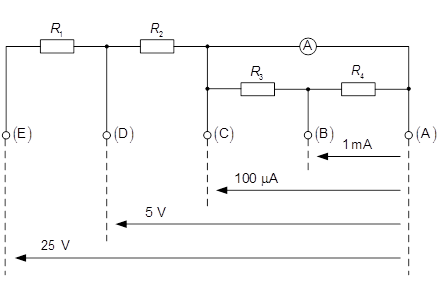

ich soll eine Abbildung Analysieren und entscheiden, wo die Strommessbereiche und die Spannungsmessbereiche sind. Ich habe die Lösungen hier, aber frage mich warum das so ist:


von

Hallo

dazu mĂŒsste man die ursprĂŒngliche Aufgabe kennen? wenn A ein Amperemeter sein soll ist das kaum zu verstehen, denn es schaltet ja R3 und R4 kurz?

Gruß lul

Oh, ich sehe jetzt erst, dass es sich um die Falsche Zeichnung handelt.

Hier die Richtige:


Und die Aufgabenstellung:

Die WiderstÀnde R1, R2, R4, R4 dienen der Messbereichserweiterung. Es gilt
R3, R3 < RM. Bei welchen Abgriffen (B–E) handelt es sich um Strommessbereiche, bei welchen um Spannungsmessbereiche?

1 Antwort

0 Daumen

Hallo

das MessgerĂ€t im Bild soll wohl denn Innenwiderstand Rm haben, um den Messbereich fĂŒr Spannung zu erweitern muss man WiderstĂ€nde dazu in Reihe schalten,  von D nach A hat man R2 in Reihe geschaltet, also ein spannungsmesser, von E nach A R1+R2 in Reihe geschaltet, also auch Spannung. Um Strommeßbereich zu verĂ€ndern muss man WiderstĂ€nde paraööel schalten, von C nach A hat man R3 und R4 parallel geschaltet, von B nach A nur R4  also sind die fĂŒr Erweiterung des strommeßgerĂ€tes.

ohne die GrĂ¶ĂŸe der WiderstĂ€nde zu kennen kann man den erreichten Messbereich natĂŒrlich nicht bestimmen,Es wĂ€re wirklich vernĂŒnftiger gleich die gesamte bzw vollstĂ€ndige Aufgabe zu posten!

Gruß lul
