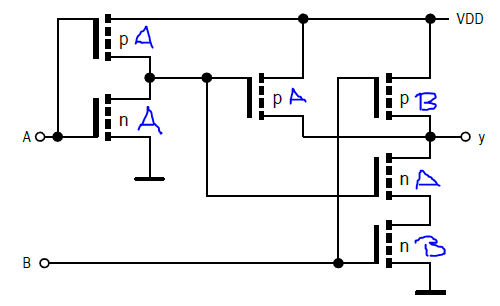

Zu dieser digitalen Schaltung (CMOS) soll die Wahrheitstabelle aufgestellt werden.

Grundsätzlich verstehe ich, wie das funktioniert, aber ich komme hier nicht auf die uns bereits gegebene Lösung.


Bei x = 0 -> p-Typ = leitend, n-Typ = sperrend

Bei x = 1 -> p-Typ = sperrend, n-Typ = leitend


Bekannte Lösung:

A | B | Y

0 | 0 | 1

0 | 1 | 0

1 | 0 | 1

1 | 1 | 1


Meine Lösung:

A | B | Y
0 | 0 | 1
0 | 1 | 1
1 | 0 | 1
1 | 1 | 0


Ich verstehe nicht, warum bei A=B=1 und alle p sperrend sind, die Versorgungsspannung trotzdem ins y gelangen kann und somit 1 ergibt.

Genauso bei A=0 und B=1, die p von A leiten und n von B leitet, meiner Meinung nach würde die Versorgungsspannung somit zu y gelangen.


Vielleicht kann mir ja einer von euch helfen und erklären warum meine Denkweise hier falsch ist.

Avatar von

Möglich, dass du hier etwas warten musst, bis jemand die Ausdrücke p-Typ und n-Typ kennt.

Schau schon mal bei den "ähnlichen Fragen" unten oder auch in der Stacklounge. Bsp. https://www.stacklounge.de/407/schaltung-zur-tabelle-korrekt

Du wirst vermutlich eher in der nanolounge (=hier) fündig.

1 Antwort

+2 Daumen

Hallo,

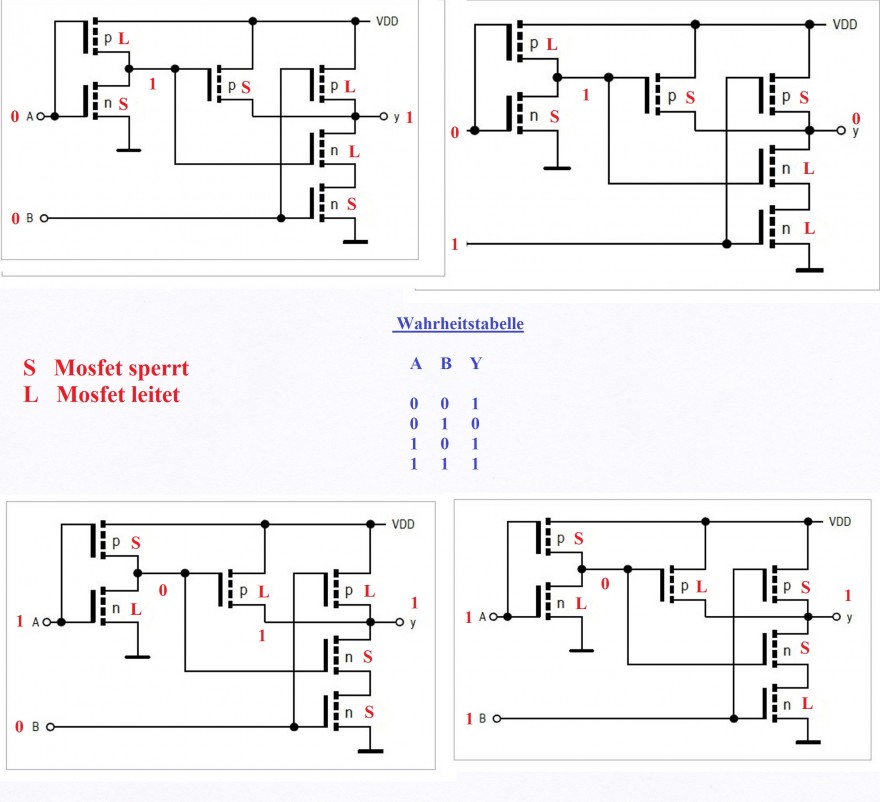

hier die Wahrheitstabelle der MOSFET-Schaltung, die mit der bereitgestellen Lösung übereinstimmt.

Die Aufgabe wird erleichtert, wenn man zu jeder Variablenkombination an jeden Mosfet den Schaltzustand und das Potential vermerkt (siehe Bild).


Gruß von hightech

Avatar von 1,6 k

Das ist sehr übersichtlich!
