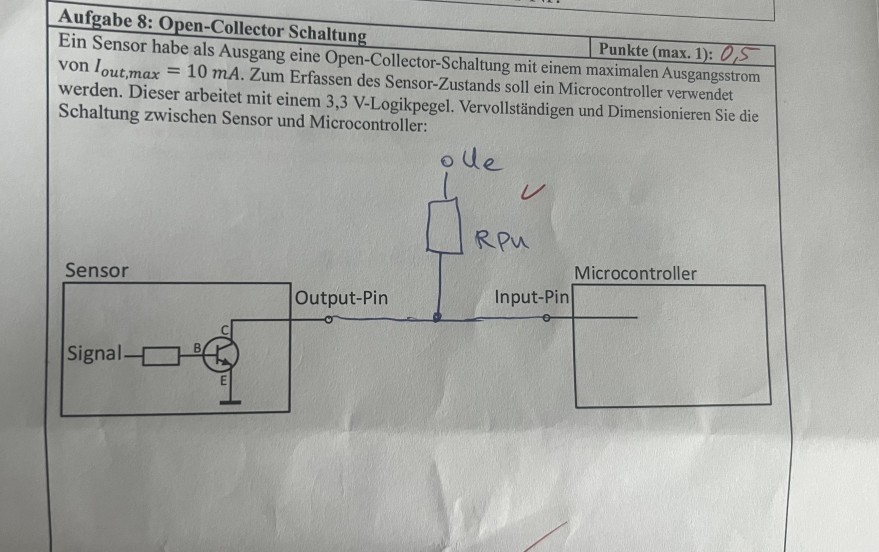

Aufgabe 8: Open-Collector Schaltung
Ein Sensor habe als Ausgang eine Open-Collector-Schaltung mit einem max alen Ausgangsstrom von \( I_{\text {out }, \text { max }}=10 \mathrm{~mA} \). Zum Erfassen des Sensor-Zustands soll ein Microcontroller verwendet werden. Dieser arbeitet mit einem 3,3 V-Logikpegel. Vervollständigen und Dimensionieren Sie die Schaltung zwischen Sensor und Microcontroller:
Sensor
Microcontroller
Problem/Ansatz:
Problem/Ansatz: Ich habe wahrscheinlich vergesse es an Masse zu verbinde aber wo mache ich das? An E und einem Pin vom Microcontroller?
Ich versteh die Umsetzung vom Open-Collector allgemein nicht. Mit so einer Schaltung kann man mehrere Sensoren an einem Microcontroller verbinden ohne das es zum Kurzschluss kommt, indem man es per Default immer auf HIGH setzt außer es wird aktiv vom Slave auf Low gezogen aber ich verstehe nicht ganz wie das funktioniert und in welcher Reihenfolge man sowas ließt in einer Schaltung. Man hat eine Eingang Spannung, die sowohl ins Sensor(Output) und ins Microcontroller(Input) fließt und dadurch ist das auf High? Wenn der Transistor vom Sensor auf Masse gezogen wird also E ist es LOW und der Microcontroller ist dann auch auf Low da sich sich eine Masse teilen müssen ?Wenn es durch Masse fließt darf nicht zu viel Strom auf einmal durchfließen, weshalb es ein Widerstand gibt Wenn aber Spannung fließt C passiert nichts und es ist High und MicroController ist auch High?
Tut mir leid für diesen langen Text ich versuche es so gut es geht zu verstehen, da ich demnächst C-Code schrieben will um sowas zu verwalten aber hierfür erstmal, die Elektrotechnik Basics gut verstehen will.
