Aufgabe:

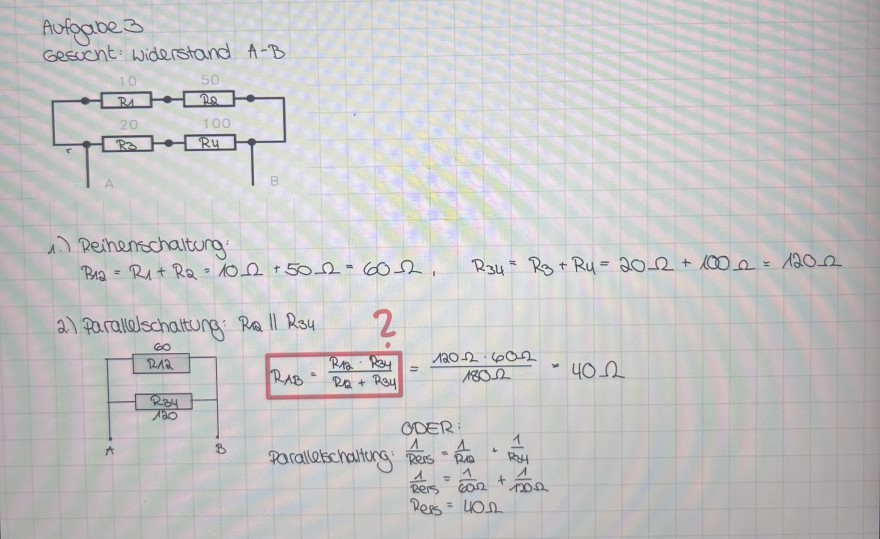

Text erkannt:

Aufgabe 3
Gesucnt: widerstand \( A-B \)
1.) Reihenschaltung:
\( R_{12}=R_{1}+R_{2}=10 \Omega+50 \Omega=60 \Omega, \quad R_{34}=R_{3}+R_{4}=20 \Omega+100 \Omega=120 \Omega \)
2.) Parallelschatung: \( R_{1} \| R_{34} ? \)
\( \begin{array}{l} R_{A_{B}}=\frac{R_{12} \cdot R_{34}}{R_{2}+R_{34}}=\frac{120 \Omega \cdot 60 \Omega}{180 \Omega}-40 \Omega \end{array} \)
\( \begin{array}{l} \frac{1}{\operatorname{Res}=}=\frac{1}{\cos \alpha}+\frac{1}{120 \Omega} \\ \text { Rers }=40 \Omega \end{array} \)

Hallo, ich verstehe die rot markierte Formel nicht so ganz. Könnte mir die jemand erläutern wofür sie ist? Und was ist der Unterschied zwischen  der Gleichung und der darunter ?

Avatar von

1 Antwort

0 Daumen

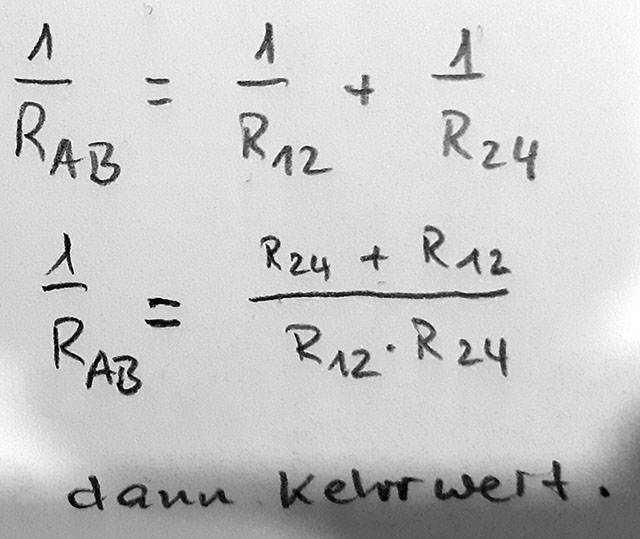

Das ist einfache Bruchrechnung:


Avatar von

Gibt es eine Bezeichnung für die untere Formel?

die untere Formel ist nur Bruchrechnung mit gemeinsamen Nenner.

Sollte beim letzten Bruch in der 1. Zeile doch wohl R34 lauten.
