Aufgabe 2 Vorbetrachtung der entladung eines kondensator

Question

Aufgabe:

Aufgabe 2 von den Vorbetrachtunge, entladen eines kondensator

Komme hierbei nicht weiter

Problem/Ansatz:

Text erkannt:

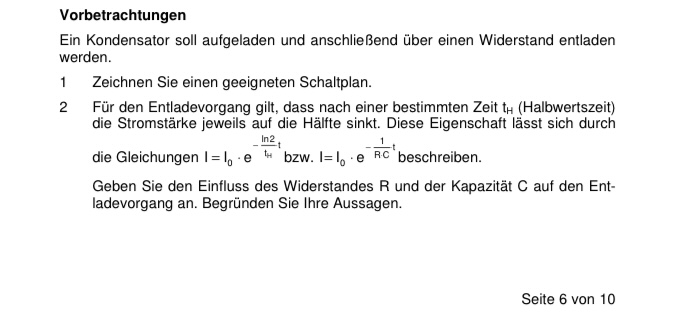

Vorbetrachtungen
Ein Kondensator soll aufgeladen und anschließend über einen Widerstand entladen werden.
1 Zeichnen Sie einen geeigneten Schaltplan.
2 Für den Entladevorgang gilt, dass nach einer bestimmten Zeit \( t_{H} \) (Halbwertszeit) die Stromstärke jeweils auf die Hälfte sinkt. Diese Eigenschaft lässt sich durch die Gleichungen \( \mathrm{I}=\mathrm{I}_{0} \cdot \mathrm{e}^{-\frac{\ln 2}{t_{H}} t} \) bzw. \( \mathrm{I}=\mathrm{I}_{0} \cdot e^{-\frac{1}{\mathrm{RC}} \mathrm{t}} \) beschreiben.

Geben Sie den Einfluss des Widerstandes \( \mathrm{R} \) und der Kapazität \( \mathrm{C} \) auf den Entladevorgang an. Begründen Sie Ihre Aussagen.

Seite 6 von 10

Comments

Vom Duplikat:

Titel: Vorbetrachtung 2te aufgabe, entladekurve kondensator

Stichworte: kondensator

Text erkannt:

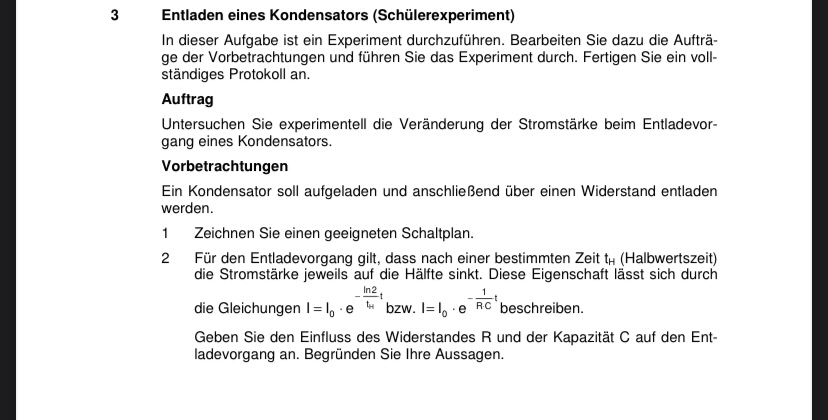

3 Entladen eines Kondensators (Schülerexperiment)
In dieser Aufgabe ist ein Experiment durchzuführen. Bearbeiten Sie dazu die Aufträge der Vorbetrachtungen und führen Sie das Experiment durch. Fertigen Sie ein vollständiges Protokoll an.
Auftrag
Untersuchen Sie experimentell die Veränderung der Stromstärke beim Entladevorgang eines Kondensators.
Vorbetrachtungen
Ein Kondensator soll aufgeladen und anschließend über einen Widerstand entladen werden.
1 Zeichnen Sie einen geeigneten Schaltplan.
2 Für den Entladevorgang gilt, dass nach einer bestimmten Zeit \( t_{H} \) (Halbwertszeit) die Stromstärke jeweils auf die Hälfte sinkt. Diese Eigenschaft lässt sich durch die Gleichungen \( \mathrm{I}=\mathrm{I}_{0} \cdot e^{-\frac{\ln 2}{t_{H}} t} \) bzw. \( I=I_{0} \cdot e^{-\frac{1}{R \cdot C} t} \) beschreiben.

Geben Sie den Einfluss des Widerstandes R und der Kapazität \( C \) auf den Entladevorgang an. Begründen Sie Ihre Aussagen.

---

Du sollst vermutlich so etwas formulieren:

Je größer der Widerstand desto schneller/langsamer entlädt sich der Kondensator.

Setze einfach mal 2 Werte ein ...

Answer 1

Hallo

kannst du denn den Schaltplan zeichnen?Wechselschalter

Batterie Schalter Widerstand Kondensator Batterie,  zum Laden Schalter so dass R mit Batterie verbunden, zum Entladen Schalter so dass Kondensator durch Schalter mit R verbunden ist (Vorsicht nicht Batterie kurzschließen.

da -1/RC im Exponenten ist  macht die Halbwertszeit um so länger je größer R und je größer C ist.  großes R macht den Ladestrom (oder Entladestrom) Wegen I=U/R  klein, es dauert länger bis genug Ladungen auf C sind. Großes C braucht mehr Ladungen für die entsprechende Spannung wegen U=Q/C

Gruß lul

Comments

Könntest du es mir vielleicht bisschen einfach erklären, habe das nicht so richtig verstanden, aufgabe 1 der vorbetrachtung ist mir schon jetzt bewusst jedoch Aufgabe 2 nicht

---

Hallo

1. Schicke ein Bild deiner Schaltung.

2. Sag was du nicht verstanden hast daz lasst dir mal eine E funktion  e^-x und e^-1/6x plotten  im ersten ist R*C =1 im zweiten RC=6

Wenn du einen dünnen Schlauch hast wie lange dauert es bis du einen Eimer halb von Wasser geleert hast im Vergleich mit einem dickeren Schlauch? Wie wenn der Eimer doppelt so groß ist? Schlauch = Widerstand, Eimer = C, Wasserfluss pro s = Strom. Wassermenge= Ladung, Füllhöhe =Spannung.

lul
