Hallo,


sind meine berechneten Werte für A, B, C richtig?

Ich habe immer R3 / R1x gerechnet, jeweils für die einzelnen Teilspannungen am Eingang...

Es würde mir sehr helfen, wenn sich da mal jemand drüber schauen könnte...

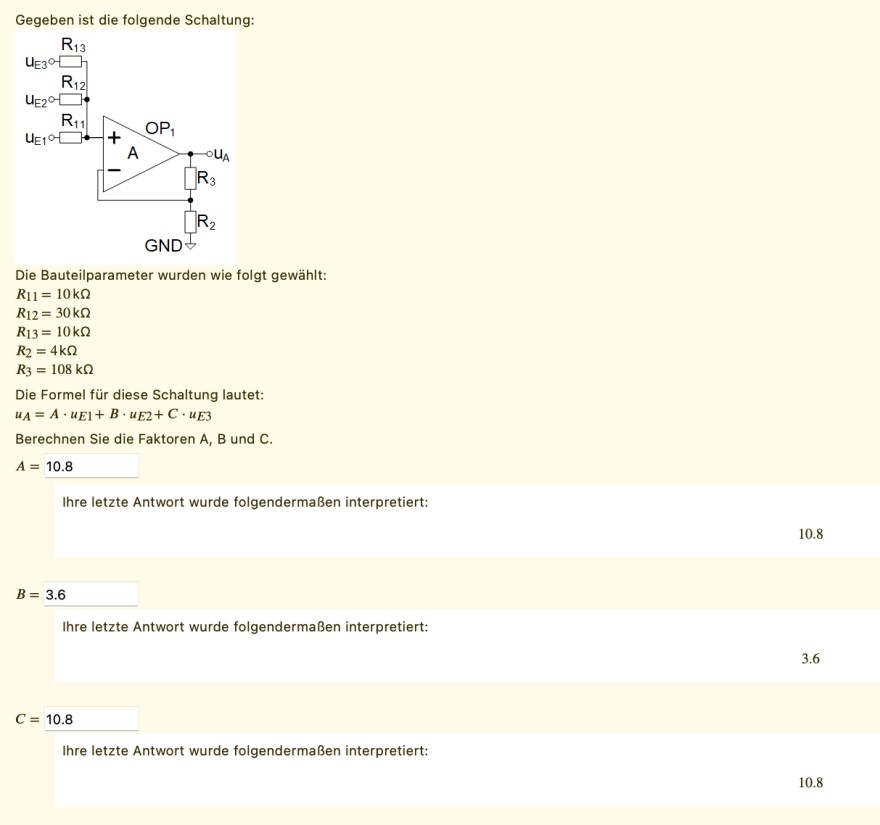

Bildschirmfoto 2022-09-08 um 20.01.07.png


von

1 Antwort

0 Daumen

Hallo Mathwork,

hier die Ergebnisse für die Faktoren:

A = 12  ;  B = 4  und C = 12

Die Formel für die Schaltung lautet somit

\(\large u_{A} = 12*u_{E1} + 4*u_{E2} + 12*u_{E3}\)

Hier ein paar Tipps zur Lösung:
Bei der Schaltung handelt es sich um einen Nichtinvertierenden Verstärker. Die Ausgangsspannung \(\large u_{A}\) ist die Spannung am nichtinvertierenden Eingang  \(\large U_{P}\)  multipliziert mit dem bekannten Verstärkungsfaktor \(\large V\).

\(\large V = 1 + \LARGE \frac{R_{3}}{R_{2}}\)

Es muss also zunächst die Spannung \(\large U_{P}\) berechnet werden. \(\large U_{P}\) ist die Spannung am Knotenpunkt \(\large R_{13}\) , \(\large R_{12}\)  und \(\large R_{11}\). Wie diese Spannung berechnet wird, sollte bekannt sein. Anschließend ist \(\large U_{P}\) mit dem Verstärkungsfaktor \(\large V\) zu multiplizieren. Durch Koeffizienten Vergleich erhält man die Faktoren A, B und C.

Versuche einmal selbst die Berechnung auf diesem Weg durchzuführen. Falls es Problem geben sollte, dann noch mal melden. Dann werde ich die Lösung hier einstellen.

Gruß von hightech
