Ermitteln Sie zeichnerisch die Gesamtkraft (Vektoraddition) und ermitteln Sie deren Betrag?

Question

Aufgabe:

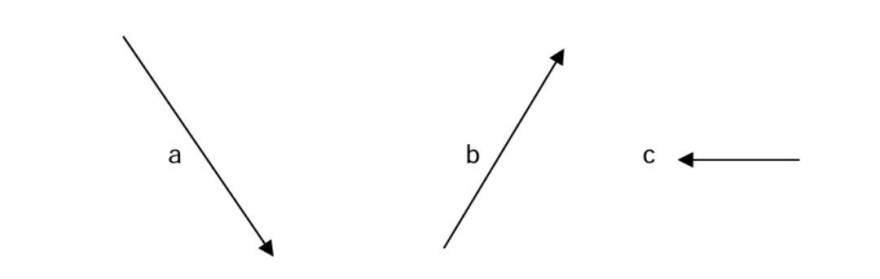

Gegeben sind die drei dargestellten Vektoren. Nehmen wir an diese stellen Kräfte dar, die alle an einem
Punkt angreifen. Zeichnungsmaßstab: Die Länge des Vektors c entspricht 2,5 N.
Ermitteln Sie zeichnerisch die Gesamtkraft (Vektoraddition) und ermitteln Sie deren Betrag

Text erkannt:

C

Problem/Ansatz:

Wie könnte ich solche Aufgaben lösen ,da es nur eine Länge eines Vektors vorhanden ist ?

Answer 1

Hallo

du misst c ab in cm, dann die gemessene Zahl durch 2,5 teilen und du weisst wieviel N 1 cm ist, damit weist du - nach Abmessen-, wieviel N die anderen und dein Ergebnis ist, eigentlich musst du ja nur das Ergebnis, also die Gesamtkraft abmessen und in N umrechnen, Dass du die Gesamtkraft bestimmst, indem du die 3 Vektoren aneinander Zeichnest immer Ende des Nächsten an den Anfang davor und dann vom Anfang des ersten zum ende des letzten  weisst du hoffentlich.

Gruß lul

Comments

super erklärt ,dankeschön
