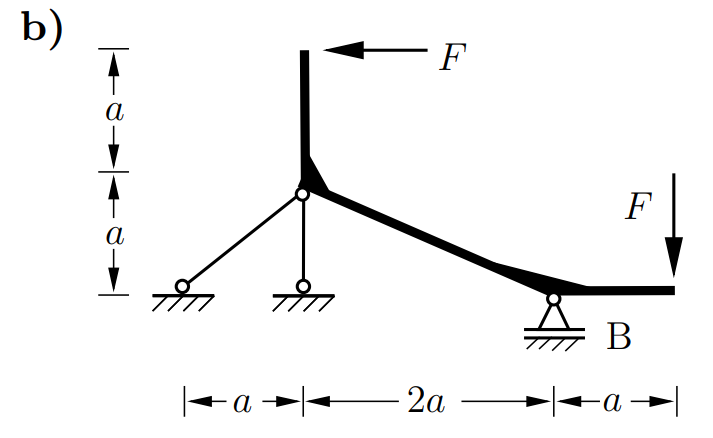

Zu bestimmen sind die Lagerreaktionen. Das System ist fixiert mit 1 Loslager B und 2 Pendelstützen (wenn ich richtig erkannt habe). Pendelstützen übertragen ja nur eine Kraft in axialer Richtung, richtig? Ich habe die Pendelstützen einfach mal mit C und D bezeichnet.


Text erkannt:

b)

Mein Problem ist jetzt dass mir der Ansatz zur Berechnung hier fehlt, um die Gleichgewichtsbedingungen aufzustellen.

Kann mir da jemand bitte erklären wie man hier vorgeht? Vor allem wie ich das mit den Pendelstützen mache, die schräge Pendelstütze irritiert mich.

Danke

Avatar von

1 Antwort

0 Daumen

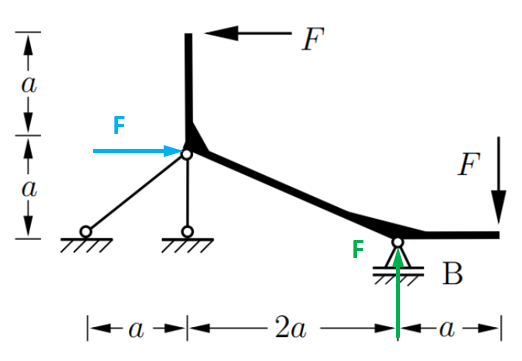

das sind die Lagerkräfte Die Stäbe C und D drücken mit der blauen Kraft gegen die Konstruktion.


Einen vertikalen Anteil gibt es nicht. Das bedeute, die Konstrucktion drückt mit F gegen die Stäbe.


Der senkrechte Stab wird mit der Kraft F auf Zug belastet, der schräge Stab wird mit F·√2 auf Druck belastet.
