Aufgabe:

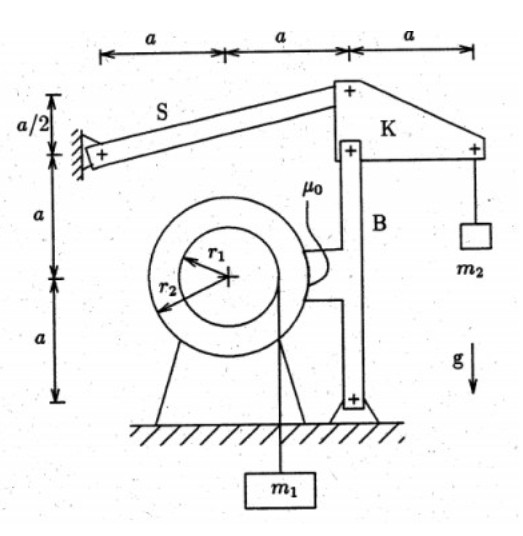

An einer Seiltrommel hängt über dem Radius \( r_{1} \) die Masse \( m_{1} \), am Radius \( r_{2} \) greift eine Bremsbacke an. Die Bremskraft wird erzeugt durch die Masse \( m_{2} \). Bremshebel \( B \), Kniehebel \( K \) und Stange \( S \) sind als masselos anzusehen, alle Gelenke sind reibungsfrei.

Wie groß muß der Haftkoeffizient \( \mu_{0} \) sein, damit gerade noch Haftung vorliegt?

Gegeben: \( a, r_{2}=2 r_{1}, m_{1}=100 m_{2}, \mathrm{~g} \)
Gesucht: \( \mu_{0 \text { grenz }} \)


Ansatz/Problem:

Im Prinzip muss ich doch folgendes berechnen:

Haftreibungskoeffizient = H/N

H ist die Kraft zwischen dem System B und der Trommel (in y-Richtung) und N die Kraft zwischen B und Trommel (in x-Richtung)? Bin ich damit schon mal richtig?

Avatar von

1 Antwort

0 Daumen

Antwort mit KI erzeugt

Lösungsansatz:

Zunächst müssen wir die Bedingungen für das Vorliegen von Haftreibung verstehen. Die maximale Haftreibungskraft, die zwischen zwei Oberflächen wirken kann, bevor Bewegung eintritt, wird durch das Produkt des Haftreibungskoeffizienten \( \mu_0 \) und der Normalkraft \( N \) bestimmt. Das bedeutet, die Haftreibungskraft \( F_{\text{haft}} \) ist gleich \( \mu_0 \times N \).

In deinem Fall wirkt die Bremskraft aufgrund des angehängten Gewichts \( m_2 \) und überträgt sich über den Hebelmechanismus auf die Trommel. Die Kraft, die die Haftreibung hervorrufen muss, um die Trommel trotz der Wirkung der Gewichtskraft von \( m_1 \) an der Stelle \( r_1 \) in Ruhe zu halten, entspricht dem Drehmoment dieser Kraft um den Mittelpunkt der Trommel.

Schritt 1: Berechnung des Moments der Gewichtskraft von \( m_1 \)

Das Drehmoment \( \tau_{m1} \) aufgrund der Gewichtskraft von \( m_1 \) ist das Produkt aus der Kraft \( F_{m1} = m_1g \) und ihrem Hebelarm \( r_1 \):

\( \tau_{m1} = F_{m1} \cdot r_1 = m_1g \cdot r_1 \)

Schritt 2: Berechnung des Moments der Bremskraft

Das Bremsmoment \( \tau_{B} \) muss diesem Drehmoment entgegenwirken. Da der Radius, an dem die Bremsbacke angreift, \( r_2 = 2r_1 \) ist, und die resultierende Bremskraft durch \( m_2g \) gegeben ist, allerdings multipliziert mit dem Hebelverhältnis \( \frac{a}{r_2} \) (um das Drehmoment aus der Bremskraft zu erhalten), gilt:

\( \tau_{B} = F_{B} \cdot r_2 = \left(m_2g \cdot \frac{a}{r_2}\right) \cdot r_2 = m_2g \cdot a \)

Da \( m_1 = 100m_2 \), muss das Bremsmoment dem Drehmoment entgegenwirken:

\( m_1g \cdot r_1 = m_2g \cdot a \)

\( 100m_2g \cdot r_1 = m_2g \cdot a \)

Schritt 3: Bestimmung des Haftreibungskoeffizienten \( \mu_0 \)

Um das System im Gleichgewicht zu halten, muss die Haftreibungskraft \( F_{\text{haft}} \) gleich dem Drehmoment \( \tau_{m1} \) geteilt durch \( r_2 \) sein, da \( \tau_{m1} = F_{\text{haft}} \cdot r_2 \). Die Normalkraft \( N \) ist hier gleich der vertikalen Komponente der Kraft, die durch \( m_2 \) erzeugt wird, also \( F_{m2} = m_2g \).

Da allerdings ein Fehler im Ansatz der Berechnung des Drehmoments der Bremskraft auftritt (es wurde direkt \( m_2g \cdot a \) ohne weitere Betrachtung des Hebelverhältnisses genommen), und die direkte Bestimmung des Haftreibungskoeffizienten aus den gegebenen Parametern ohne Berücksichtigung des Hebelmechanismus und der genauen Kraftübertragung schwierig ist, sollte die Lösung eher durch ein korrektes Hebelgesetz unter Einbeziehung aller beteiligten Kräfte und einer genauen Betrachtung, wie die Kraft \( F_{B} \) von \( m_2 \) über den Hebel auf die Bremsbacke übertragen wird, erfolgen.

Die Haftreibungskraft muss groß genug sein, um das Drehmoment \( \tau_{m1} \) zu kompensieren. Dafür benötigen wir die Gleichgewichtsbedingung der Drehmomente und den Zusammenhang zwischen Bremskraft und Normalkraft, was jedoch eine genauere Betrachtung der Hebelverhältnisse und Kraftübertragungen voraussetzt, die in der initialen Fragestellung nicht vollständig beschrieben sind. Um den Haftkoeffizienten \( \mu_0 \) korrekt zu berechnen, sollte man das Verhältnis der Kräfte und die genaue Übertragungsgleichung ausnutzen, die in der Ausgangsfragestellung jedoch nicht vollständig klar dargestellt sind.

- - - - -

KI-Antwort mit Bildanalyse

Um die Aufgabe zu lösen, betrachten wir zunächst die physikalischen Prinzipien, die hier relevant sind:

- Die Bremskraft, die von Masse \( m_2 \) ausgeübt wird, wirkt auf den Radius \( r_2 \).
- Das Drehmoment (\( \tau \)) durch die Bremskraft muss gleich dem Drehmoment durch das Gewicht von Masse \( m_1 \) sein, um Haftung zu gewährleisten (also dass die Seiltrommel nicht rutscht).

Da die Gelenke reibungsfrei sind, können wir annehmen, dass die gesamte Gewichtskraft von \( m_2 \) als Bremskraft auf den Bremshebel übertragen wird.

Das Drehmoment, das durch die Masse \( m_1 \) verursacht wird, ist das Produkt aus der Gewichtskraft \( m_1 \cdot g \) und dem Radius \( r_1 \). Das Drehmoment durch die Bremskraft ist das Produkt aus der Bremskraft \( m_2 \cdot g \) und dem Radius \( r_2 \).

Wir setzen diese Drehmomente gleich, um den Haftungskoeffizienten \( \mu_0 \) zu finden, der benötigt wird, damit das System gerade noch nicht rutscht. Für den Grenzfall gilt also:

\( m_1 \cdot g \cdot r_1 = m_2 \cdot g \cdot r_2 \cdot \mu_0 \)

Mit den gegebenen Werten \( r_2 = 2r_1 \) und \( m_1 = 100m_2 \) können wir \( r_1 \) und \( m_2 \) substituieren und nach \( \mu_0 \) auflösen:

\( 100m_2 \cdot g \cdot r_1 = m_2 \cdot g \cdot 2r_1 \cdot \mu_0 \)

Nun lösen wir die Gleichung auf und finden den Wert für \( \mu_0 \).

Der Haftkoeffizient \( \mu_{0 \text { grenz }} \), damit gerade noch Haftung vorliegt, beträgt 50.
