Hallo Zusammen,

zum üben wurden uns diese Aufgabe gestellt.

Aufgabe 2, Aufgabenteil 2.1 haben wir hinbekommen.

Dies waren auch nicht sonderlich schwer.

Da ich + Klassenkameraden jedoch keinerlei Ansatz bei den weiteren finden und wir mittlerweile am verzweifeln sind,

bitten wir um eine nachvollziehbare Lösung dieser Aufgaben:

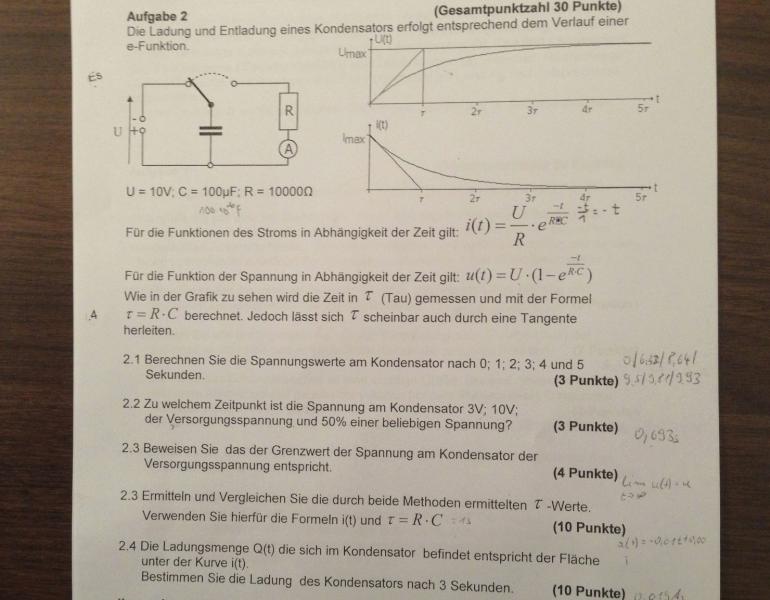

Aufgabe

Vielen, vielen lieben Dank im Voraus!

Avatar von
Hallo Mitglied123,

  dies ist eine absolut verdrehte Aufgabe. Mal wird die Zeit in tau angegeben,
mal in Sekunden. Das passt nicht.
Setze ich t in Tau ein ( 5 * tau, 4 * tau, 3 * tau usw ) kürzen sich tau / ( R * C )
zu ( 5,4,3 usw ) weg und ich erhalte Werte. Dies sind aber die Werte für
t = 5 * tau, 4 * tau, 3 * tau usw und nicht für t = 5,4,3 SEKUNDEN.

  Nach meinem physikalischen Verständnis liegt ein Fehler schon in
der Aufgabenstellung vor.

  mfg Georg

1 Antwort

0 Daumen

Hallo Mitglied123,

  ich habe mich doch zu einer Antwort entschlossen.
Es handelt sich um Aufgaben u.a. aus der Differential- und
Integralrechnung verpackt in die Elektrotechnik.

  Die Zeitangabe Sekunde ist falsch und muß überall durch
τ ( tau ) ersetzt werden. Das heißt anstelle 5 Sekunden heißt
es 5 τ .



2.1 ) Aufladevorgang des Kondensators
für t = 0 τ = 0 Volt
für t = 5 τ = 9.93 Volt
Ich hoffe dies stimmt mit euren Berechnungen überein.

2.2 )
3 Volt Spannung ist nach t = 0.357 τ vorhanden
10 Volt werden ( theoretisch ) nach t = ∞ τ erreicht
50 % entspricht 0.5
u(t) / U = 0.5
0.5 = 1 - e^{-x}
x = t = 0.693 * τ

2.3 ) ( 4 Punkte )
Der Grenzwert bei t = ∞ τ entspricht der Ladespannung

2.3 ) ( 10 Punkte ) Aufgabennummer 2.3 ) doppelt vorhanden
Hier fiel mir ein komplizierter Nachweis über die Tangente ein.
Auf Wunsch kann ich den Nachweis noch nachliefern.

2.4 )
Q ( t ) = 0.95 * 10^3  μF * Volt
Stimmt das Ergebnis und die Einheit ?

Bei Fehlern oder Fragen wieder melden.

mfg Georg

Avatar von 7,2 k
