Federsteifigkeit bestimmen

Question

Aufgabe:

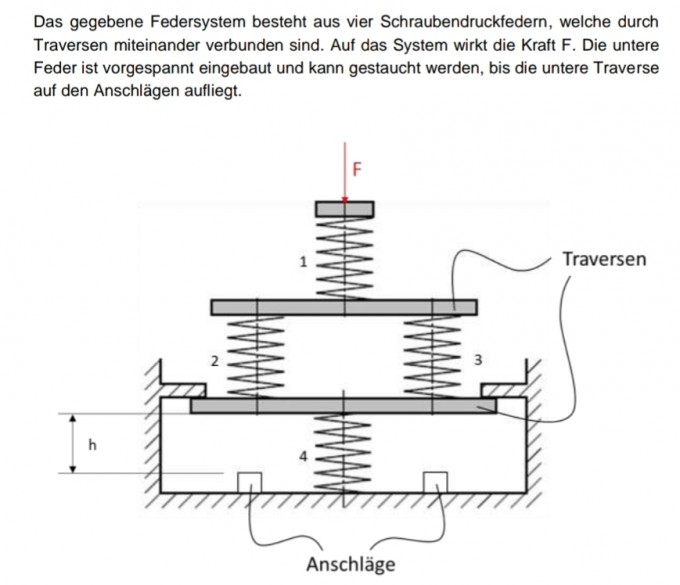

Bestimmen Sie die Federsteifigkeit des Systems bis zum Erreichen des
maximalen Federweges der Federn 1 bis 3 und dem Kontakt zwischen der
unteren Traverse und den Anschlägen. Zeichnen Sie die Federkennlinie.

Problem/Ansatz:

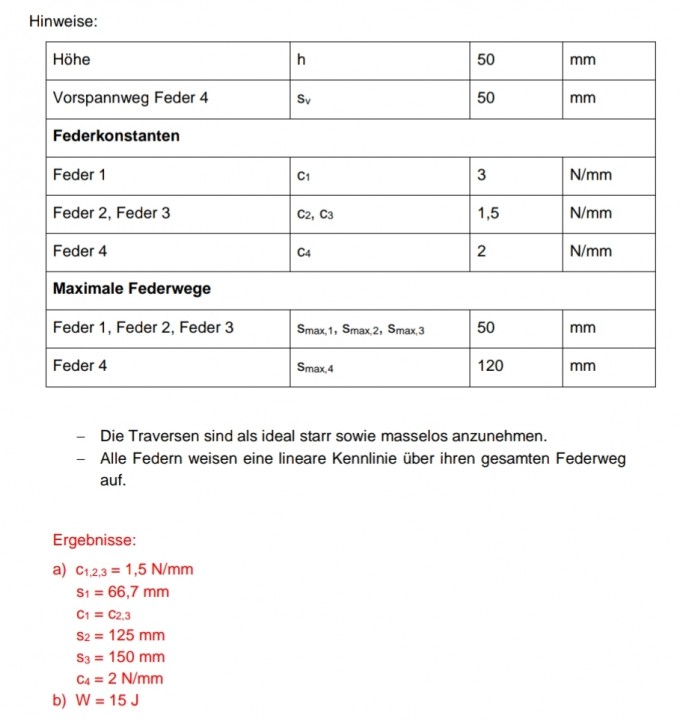

Auf c1,2,3=1,5 bin ich gekommen. Jedoch weiß ich nicht, was ich nun machen muss und wie man auf die Werte kommt

Answer 1

hallo

 die GesamtFederkonstante folgt aus 1/c=1/c1,2,3+1/c4

jetzt zum Weg, um die Feder oben um 50mm zusammenzudrücken braucht man die Kraft F=1,5*50N. dabei werden die 2 mittleren um 25mm zusammengedrückt , die unterste um 37,5mm. um die unterste um h=50mm zusammenzudrücken braucht man dann insgesamt 100N, jetzt werden die mittleren um 33mm zusammengedrückt, wenn man schließlich 150N ausübt, werden auch die mittleren um die 50mm zusammengedrückt.

damit kann man eigentlich alles berechnen.

Gruß lul

Comments

Danke für die Antwort. Wie weiß man, dass die Mittleren Feder um 25 mm und die untere um 37,5 mm zusammen gedrückt werden?

---

das galt bei 75N, die beiden mittleren zusammen haben 3N/mm werden also von 75N 25mm gestaucht, die untere hat 2N/mm wird also von 75N=2N/mm*37,5mm um 37,5mm gestaucht.
