Ein unendlich langer Leiterdraht mit Querschnittradius r_0 verläuft längs der z-Achse und führt den zeitlich konstanten Strom, der gleichmäßig über den Leiterquerschnitt verteilt ist.


Berechne die magnetische Feldstärke H(r) und skizziere den Funktionsverlauf für $$  r \ge 0 $$


Könnt ihr mir bei der Aufgabe helfen?


H= I/(2pi*r)

von

1 Antwort

+1 Daumen
von 2,4 k

Da wird aber nach der magnetischen Feldstärke gefragt.

$$B=\mu_0H$$

H ist doch H= I*(2pi*r)


B ist ja nicht gegeben bzw. wird nicht ausdrücklich verlangt

Muss man vielleicht so vorgehen= H= I*(2pi/(r2-r1)) ???

* H= I/(2pir)


Ob du H oder B berechnest ist erstmal  egal, weil die sich nur durch den konstanten Faktor mu_0 unterscheiden. Ich hab allerdings überlesen, dass der Leiter die Dicke r_0 hat. Da machst du nun die Rechnung wie im ersten Link, nur mit Fallunterscheidung :

r<=r0,r>r0

Für r<=r0 ist

I_eing=r^2/r_0^2*I (r^2/r_0^2 ist das Verhältnis der Kreisflächen)

---> H=r/(2π*r_0^2)*I

Für r>r0 läuft die Rechnung genauso wie im Link, es bleibt dann also

H=I/(2π*r)

Am Anfang steigt das Feld also linear an und fällt  beginnend bei r=r0 mit einer 1/r Abhängigkeit ab. Das kannst du skizzieren.

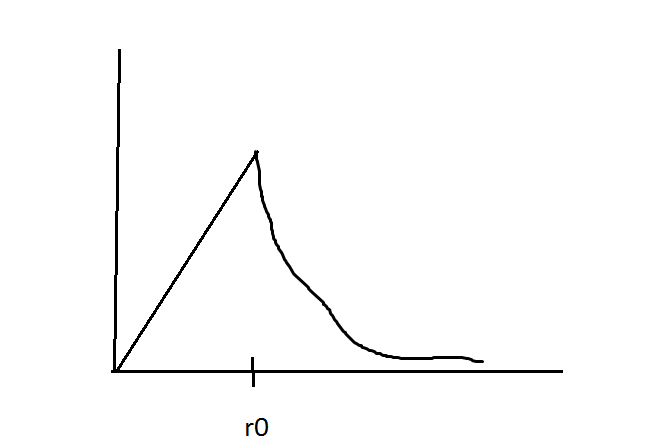

Ist die so richtig?skizze.png

Ja, nur den hinteren Teil solltest du ordentlicher skizzieren.

An der H - Achse solltest du auch den Wert an der "Spitze" angeben, also H_max=1/(2π*r_0)*I
