Aufgabe:

Folgende Frage:

Es geht hier um das Thema TM 2.

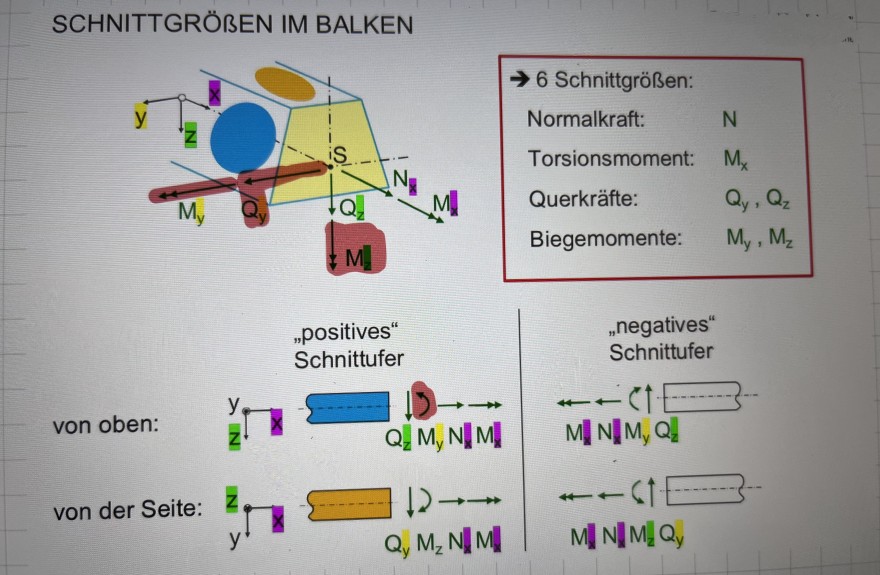

Meine Frage bezieht sich auf die Abbildung.

Wieso fällt bei der Ansicht von oben Qy weg, Wieso ändert sich der Pfeil von My, und wieso fällt Mz ebenfalls weg?


Es geht hier ums verstehen. Ich habe das Thema seit ein paar Tagen und will keine Verständnislücken haben IMG_5801.jpeg

Text erkannt:

SCHNITTGRÖßEN IM BALKEN
von oben:
\( 1 \mathrm{D} \rightarrow \rightarrow \) \( Q_{z} M_{y} N\|M\| \)
von der Seite: \( \square \) \( \downarrow 2 \rightarrow \rightarrow \) \( Q_{y} M_{z} N \ \)

Avatar von

1 Antwort

0 Daumen

mit den Bildern stimmt etwas nicht. "von oben" und "von der Seite" sind vertauscht. Dort wo "von oben" steht schaut man in Richtung der y-Achse.

Avatar von 3,3 k
