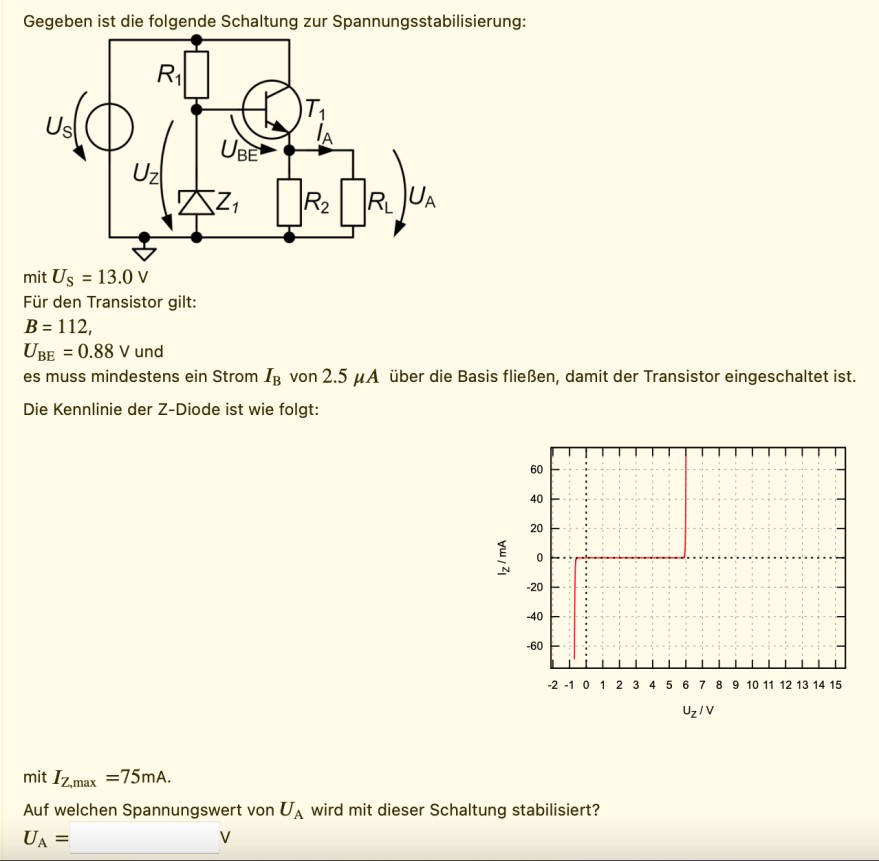

die folgende Aufgabe zur Spannungsstabilisierung mit einem BJT-Transistor bereitet mir Schwierigkeiten. Wie geht man bei der Berechnung am besten vor, um die angegebenen Werte zu finden?


Aufgabe Spannungsstabilsierung.png

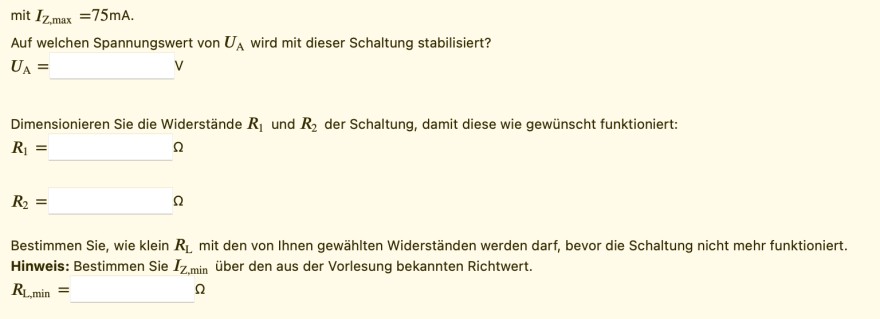

Bildschirmfoto 2022-08-18 um 19.53.34.png



Für jegliche Hilfe bin ich Dankbar!

Avatar von

1 Antwort

+1 Daumen

Beste Antwort

Hallo Mathwork,

diese Aufgabe ist ähnlich der Aufgabe vom 6. August. Deshalb kann man das Ersatzschaltbild der Aufgabe von damals unverändert übernehmen. Hier die Lösungsschritte und die Ergebnisse:

Aus der Kennlinie der Z-Diode lässt sich ablesen

\(\large U_{Z} = 6V\)

Die Ausgangsspannung \(\large U_{A}\) errechnet sich zu

\(\large U_{A} = U_{Z} - U_{BE}\)

\(\large U_{A} = 5,12V\)

\(\large R_{1}\) wird berechnet bei \(\large R_{L} -> \infty\)  da \(\large I_{B}\) dann \(\large I_{B,min}\)

\(\large R_{1} = \LARGE \frac{U_{S}-U_{Z}}{I_{R1}}\)

\(\large I_{R1} = I_{Z,max} + I_{B,min} = 75,0025mA\)

\(\large R_{1} = \frac{7V}{75,0025mA} = 93,33Ω\)

\(\large R_{2} = \frac{U_{A}}{(B+1)*I_{B,min}} = \frac{5,12V}{0,2825mA} = 18123,894Ω\)

\(\large I_{R2} = \LARGE \frac{U_{A}}{R_{2}} \large = 0,2825mA\)

Wie klein darf \(\large R_{L}\) werden, bevor die Schaltung nicht mehr funktioniert?

Zunächst muss \(\large I_{Z,min}\) berechnet werden. Hierzu benutze ich die mir bekannte Näherungsgleichung

\(\large I_{Z,min} \approx \frac{I_{Z,max}}{15*\log_{}{U_{Z}}}\)

\(\large I_{Z,min} = 6,425mA\)

Bei \(\large I_{Z,min} = 6,425mA\) und \(\large R_{1} = 93,33Ω\) wird

\(\large I_{B} = I_{R1} - I_{Z,min} = 68,577mA\)

und damit wird der Emitterstrom \(\large I_{E}\)

\(\large I_{E} = (B+1)*I_{B} = 113*68,577mA = 7749,20mA\)

\(\large I_{RL} = I_{E} - I_{R2} = 7749,20mA - 0,2825mA\)

\(\large I_{RL} = 7748,9175mA\)

\(\large R_{L} = \frac{U_{A}}{I_{RL}} = \frac{5,12V}{7748,9175mA}\)

\(\large R_{L} = 0,661Ω\)

\(\large R_{L}\) darf also nicht kleiner als \(\large 0,661Ω\) werden sonst funktioniert die Schaltung nicht mehr.
