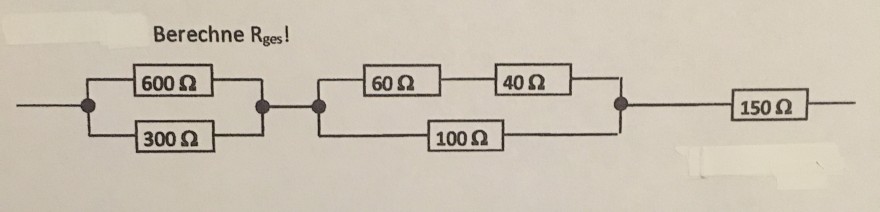

Aufgabe: Berechne Rges

Problem/Ansatz:

Hallo, leider sitze ich wie viele anderen Schüler immer noch im Hoomeschooling und brauche bitte dringend eure Hilfe beim Lösen dieser Aufgabe .


Avatar von

1 Antwort

0 Daumen

Beste Antwort

Hallo

 2 parallel : 1/R1+1/R2=1/Rges daraus Rges=R1*R2/(R1+R2)

2 in Reihe ' R=Ra+Rb.

die ersten 2 sind parallel, danach 2 in Reihe, addieren zu 100 parallel zu 100.

Dann die alle 3 addieren: Kontrolle :(20+50+150)Ω

Gruß lul

Avatar von 32 k

Hallo liebe Lul,

danke für deine Hilfe. Jedoch, verstehe ich es immer noch nicht. Könntest du es bitte nochmals Schritt für Schritt erklären?

L.G

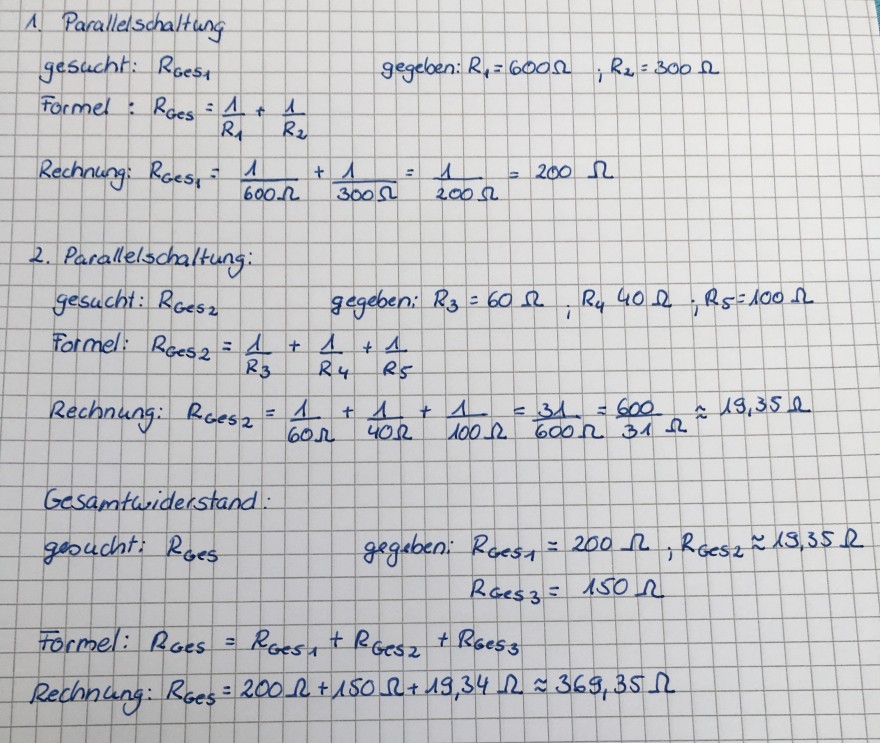

Das habe ich berechnet. Stimmt dies?


Text erkannt:

1. Parallelschaltung gesucht: \( R_{\text {ses }_{1}} \quad \) gegeben: \( R_{1}=600 \Omega, R_{2}=300 \Omega \)
$$ \begin{array}{l} \text { Formel: } R_{\text {Ges }}=\frac{1}{R_{1}}+\frac{1}{R_{2}} \\ \text { Rechnung: } R_{G e S_{1}}=\frac{1}{600 \Omega}+\frac{1}{300 \Omega}=\frac{1}{200 \Omega}=200 \Omega \end{array} $$
2. Parallelschaltung:
gesucht: \( R_{\text {Ges } 2} \) gegeben: \( R_{3}=60 \Omega_{i} R_{4} 40 \Omega ; R_{5}=100 \Omega \)
Formel: \( R_{\text {Ges } 2}=\frac{1}{R_{3}}+\frac{1}{R_{4}}+\frac{1}{R_{5}} \)
$$ \text { Rechnung: } R_{\operatorname{ces} 2}=\frac{1}{60 \Omega}+\frac{1}{40 \Omega}+\frac{1}{100 \Omega}=\frac{31}{600 \Omega}=\frac{600}{31 \Omega} \approx 19,35 \Omega $$
Gesamtwiderstand:
gooucht: \( R_{\text {Ges }} \) gegeben: \( R_{\text {ces }_{1}}=200 \Omega ; R_{\text {Ges } 2} \approx 19,35 \Omega \)
$$ R_{\text {aes } 3}=150 \Omega $$
Formel: RGes \( =R_{G e s_{1}}+R_{G e S_{2}}+R_{\text {Ges }_{3}} \)
Rechnung: \( R_{\text {Ges }}=200 \Omega+150 \Omega+19,34 \Omega \approx 369,35 \Omega \)

Hallo ihr Lieben,

wäre wirklich wichtig, wenn bitte jemand über meine eigene Lösung schauen könnte.

L.G

Hallo, gibt es wirklich niemanden der bitte über meine Lösung schauen könnte :-( ?????

L.G

Hallo

das hättest du besser an deine andere Frage angeschlossen, so musste  ich ne Weile suchen, um den Schaltplan zu finden

Rges

1 ist richtig, Rges2 ist falsch, du hast so gerechnet, als wären alle 3 parallel , aber R3 und R4 sind in Reihe, also zusammen 100 Ω, parallel dazu dann R5 damit Rges2=50Ω, dann alle addiert  wie ich schon vorher schrieb :(200+50+150)Ω,

Gruß lul

1 ist richtig,

Wenn bei einer Parallelschaltung rechts Kehrwerte von Widerständen addiert werden, muss links auch der Kehrwert des Gesamtwiderstands stehen.

Hallo Liebe Lul und lieber Wolfgang,

vielen Dank für eure Hilfe. Passt gut auf euch auf.

L.G
